[Tuto Blender] Éclairage HDRI

Halte aux préjugés, Blender PEUX gérer l’éclairage par HDRI contrairement à ce que la rumeur veut nous faire croire.

  Ce tutoriel s’adresse au utilisateurs ayant un minimum d’expérience car je ne détaillerai pas les étapes les plus simples.

Introduction à l’HDRI :

Une HDRI (High Dynamics Range Image), pour faire simple, est une image qui restitue la lumière. Autrement dit, la lumière sur une image traditionnelle (LDRI) n’est qu’une couleur plus ou moins claire et plus où moins rouge, verte ou bleue; alors que sur une HDRI (au format .hdr) l’intensité lumineuse est aussi prise en compte.
L’intérêt en 3D c’est qu’en mettant une HDRI en fond (en World dans Blender) les réflexions sont beaucoup plus réalistes. Encore mieux, on peut utiliser une HDRI pour éclairer une scène ! Ainsi, on a pas à s’occuper du placement des lampes.

I - Mise en place du décor

Vous pouvez très bien suivre le tutoriel avec une scène que vous avez faite au préalable.

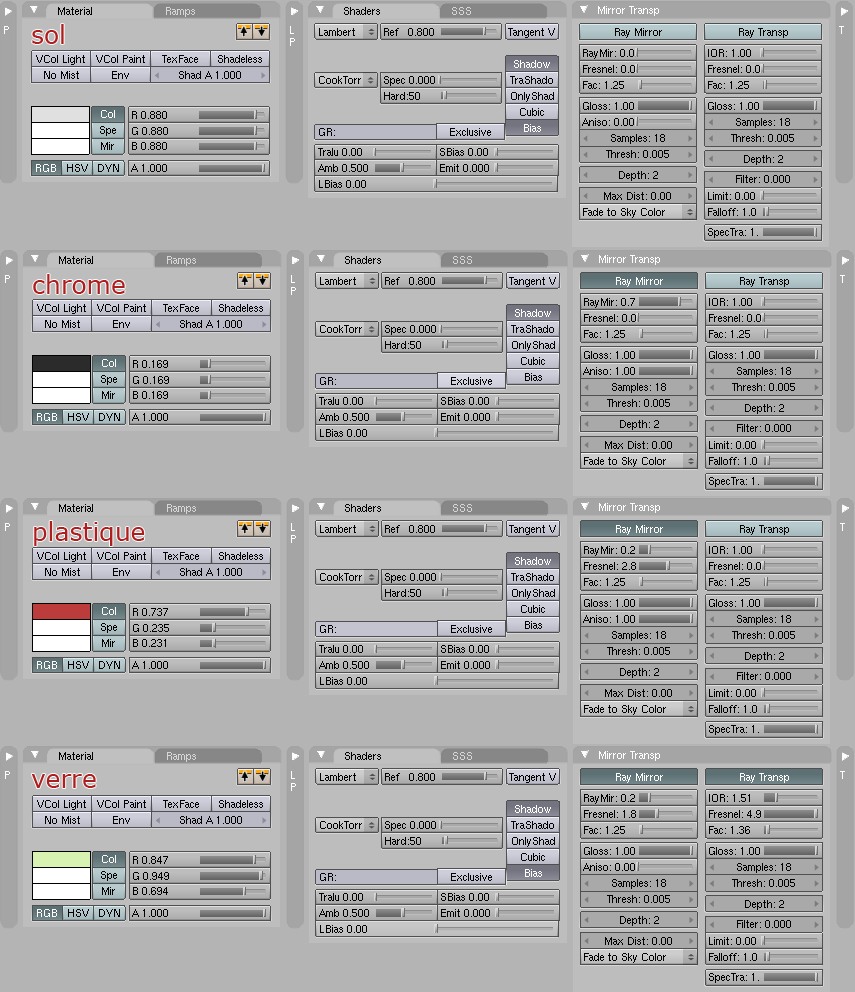

J’utiliserai cette scène toute simple qui comprend :un sol qui me sert de fond, shader presque blanctrois Suzannes de différentes tailles, shader chrome, plastique et verreune camera (assez pratique)

Évidement, nous n’avons pas besoin de lampe puisque l’éclairage sera entièrement géré par la map HDRI.

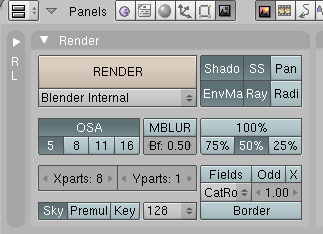

J'ai aussi mis l'OSA (anti-aliasing) sur 5 (ce qui est bien suffisant pour des tests) et le filtre sur CatRom

II- Lumière

Maintenant que notre scène est prête, nous allons passer à l’éclairage.

Allez dans le panel Shading (F5), puis dans World Buttons.

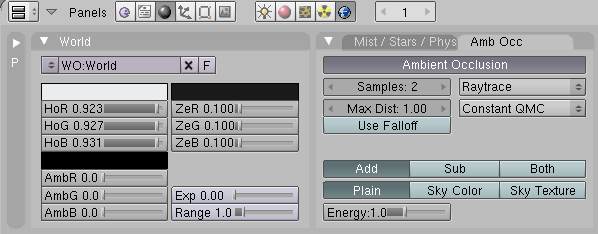

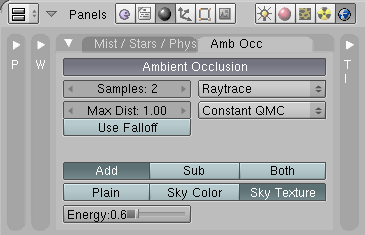

Ajoutez de l’Ambient Occlusion Raytrace, et mettez le nombre de Samples à 5 maximum.

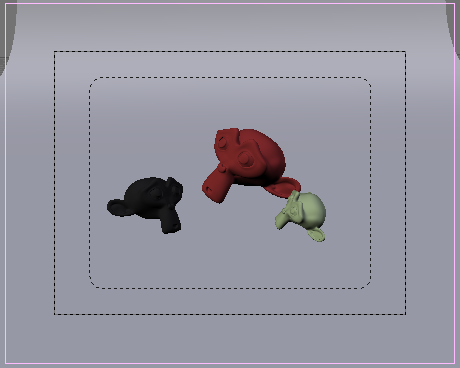

Faites un premier rendu.

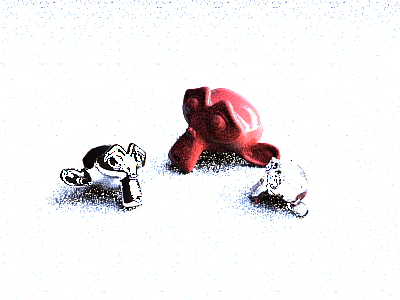

On peut voir que les ombres ne sont que des taches noires sur le sol, elles n’ont aucune direction car l’Ambient Occlusion éclaire la scène de tout les cotés, de la même intensité.

Vous remarquerez aussi que les réflexions et réfractions ne sont pas… belles.
Normal, il n’y a rien d’autres à refléter que les autres suzannes.

On va régler ces deux problèmes avec notre fameuse map HDRI.

III- Mise en place de l’environnement

Ici vous avez le choix de la map bien sûr, mais pour suivre ce tutoriel je vous recommande d’utiliser celle fournie avec le .blend.

Dirigez-vous vers les Textures Buttons (F6) et sélectionnez la camera dans la vue 3D.
Ajoutez une Texture en cliquant sur Add New, et mettez Texture Type sur Image.

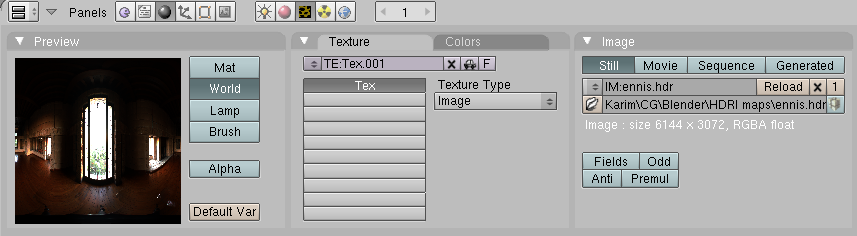

Dans l’onglet Image, chargez la map ennis.hdr (et oui, ça marche ^^)

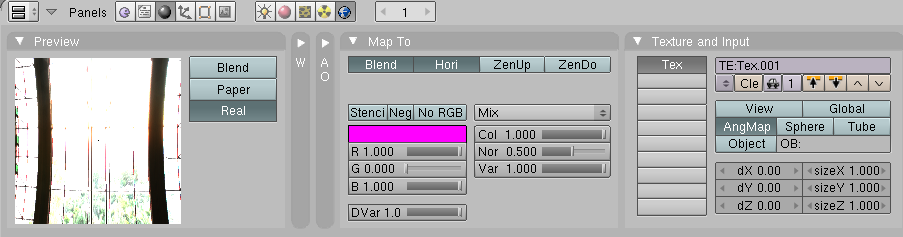

Puis retournez dans World Buttons.Onglet Preview, cliquez sur RealOnglet Texture and Input choisissez AngMapEt enfin, onglet Map To, cliquez sur Hori.

Faites un deuxième rendu

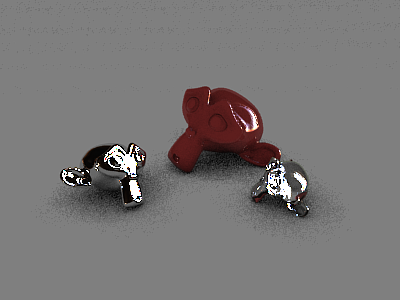

Vous vous apercevez qu’on a résolu le problème des réflexions et réfractions. Pas celui des ombres.

Pour ça il faut dire à Blender de lancer des rayons en fonction de la couleur de la map, mais aussi en fonction des zones de forte intensité lumineuse (c’est ça la magie de l’HDRI ^^).

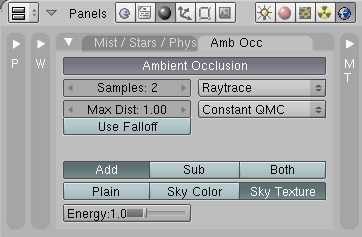

Retournez dans l’onglet Ambient Occlusion, et à la place de Plain, cochez Sky Texture.

Refaites un rendu.

IV- Réglages

Premiers constats : la scène est cramée ! Il y a bien trop de lumière.l’image  n’est vraiment pas nette (pire que tout à l’heure)Pour la lumière, il faut régler le paramètre Energy.

Là il n’y a pas de secret, il faut y aller à tâtons jusqu’à que le résultat vous plaise.
En l’occurrence on va baisser un peu l’Energy à 0.6.

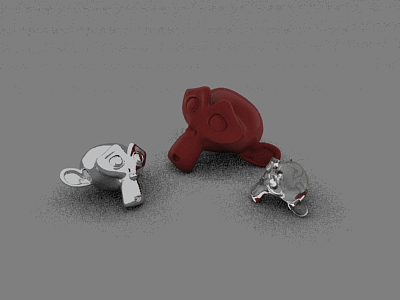

Faites un rendu, c’est déjà mieux.

Maintenant qu’on a finit les réglages, on peut enfin s’occuper de la netteté de la scène.

Attention, augmenter la netteté augmente énormément le temps de rendu !

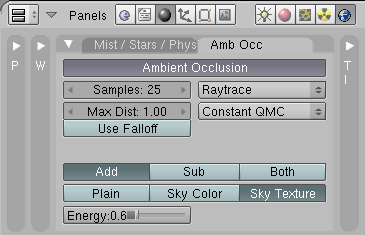

Cette map est particulièrement lumineuse, on peut donc pousser le nombre de Samples à 15 minimum; si vous avez une machine assez puissante ou un peu de temps devant vous, vous pouvez même monter à 25.

Oui ça prend énormément de temps, c'est le plus gros inconvénient, mais vous avez maintenant une jolie scène, avec éclairage et réflexions réalistes.

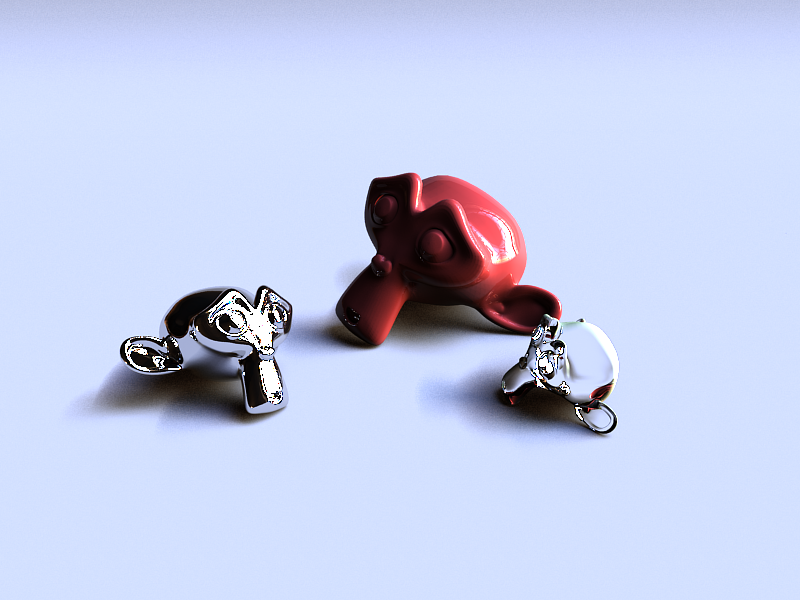

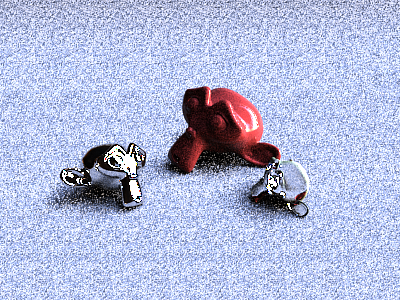

Voici ce que j’obtiens en plus d'une heure de rendu avec 25 samples (un seul Xeon sous le capot >< ), 800*600, OSA à 11 (à en voir les réflexions cette valeur n'est pas suffisante).

En espérant que ce tuto vous a plu, j'attends vos questions, critiques et commentaires

Merci pour ce nouveau tuto sous Blender, Rim-K.
Merci pour tout le travail que tu fournis pour la 3D...

Bon tuto

Pour ce qui est du bruit sur les suzannes, un p'tit "réduction de bruit" sur photoshop et ça passe presque bien

edit : p'tit test rapide avec indigo

(8h de rendu quand même)

Bien sûr on voit tout de suite que c'est moins cramé sur indigo et les ombres bien plus réalistes *pas taper hein*

Boarf, y'a pas de bruit sur les Suzannes, c'est surtout l'aliasing sur celle de gauche qui me gène un peu.
Eh oui Indigo est plus photo-physico-réaliste que l'Internal (c'est pas pour rien qu'on parle de unbiaised). L'eclairage par HDRI sur Blender est pas très poussé, il prend beaucoup de temps de rendu quand Vray ne demande que 2 minutes pour des meilleurs résultats. Mais au moins Blender gère l'HDRI, céti pas magnifique ?

Ah oui, effectivement.

cool le tuto ,faudrait que j'essaye quand j'aurai le courage d'allumer blender.

sinon les 2 rendu (blender et indigo) donne pas du tout la meme ambiance

alors  rim-k il y'a un truc qui me chagrine dans ton rendu final , je m'explique tu utilise une image hdri qui est relativement sombre et tu obtients un rendu vraiment clair , le but d'une image hdri étant de reproduire son intensitée lumineuse sur la scène (un éclairage naturel quoi) , donc dans le cas de ton tuto la meilleure solution n'est pas d'augmenter l'intensitée lumineuse de l'hdri à un facteur supérieur à 100(c'est pas logique) comme blender c'est le faire (c4d non) mais il faut soit utiliser une hdri plus lumineuse (une scène extérieur avec soleil par exemple) ou alors faire comme le ferai un éclairagiste sur un plateau photo ou cinéma c'est à dire rajouter des éclairages sans ombres portées et normalement dans le cas de ton rendu tu devrais obtenir des ombres plus propres comme avec c4d .

Pas vraiment JS, si tu regardes bien l'image elle est bien lumineuse hein

De plus rien ne nous empêche d'augmenter la luminosité hein

tu sais gandi pour moi une map hdri lumineuse c'est plutot ce que tu trouveras sur ce site ( empty kitchen en spheric est très bonne) :
http://www.lightworks-user.com/hdri_starte...realtexture.htm

La map de rim-K est beaucoup plus contrasté, et de plus c'est une scène d'intérieur, donc c'est différent. Voilà tout

je crois que tu as pas bien regardé la map que je te cite en exemple alors un rendu hdri de base pour toi


Et bah c'est lumineux hein

Quand tu vois où il y a des zones c'est du #FFFFFF tu va pas me dire que l'image n'est pas en partie lumineuse ? 'fin bon, t'es têtu

Et de plus, rien n'empêche d'augmenter la luminosité de la map via blender. Tu me donnes le pourquoi et ça sera bon, parce que là franchement j'vois pas. Surtout qu'il y a pas raison de polémiquer parce que l'image hdri est sois disante moins lumineuse que ce qui laisse paraitre

Pour finir, l'image hdri dans le cas du tuto, tu ne la verras pas, elle sert juste pour les beaux reflets. :^^:

---------------------------------------------------------------------

edit (réponse au #13) flemme de chercher plus loin quoi, rien ne nous interdit de modifier l'intensité de la lumière générée par l'hdri, plusieurs logiciels le permettent de plus

C'est pas faux, mais c'est pas forcément juste non plus, la premier but de l'hdri est de fournir de nombreux niveaux d'intensités lumineuses.

Ah et as tu trouvé que son rendu final n'était pas réaliste ? Qu'il paraissait faussé juste parce qu'il avait augmenter l'intensité lumineuse ? Nan ? Bah moi non plus.

Justement le tuto se base la dessus. L'hdri est ici utilisé pour avoir des reflets réalistes et aussi un éclairage réaliste.

Pour finir, j'avais regardé ton lien :^^:

alors mon cher Gandi  essaie de relire mon post  ( le 7) une hdri sert à reproduire le plus fidèlement possible une lumière naturelle la logique veut que tu n'augmente pas de manière artificielle son intensitée lumineuse plus qu'elle ne le permet (étrangement blender le permet), maintenant si tu me dis que dans le cas du tuto (que je trouve très bien quand même) l'image ne sert qu'a avoir de beaux reflets ben je vois pas trop l'intérêt , comme tu as pas bien visité le lien que j'ai filé hier , je te renvoi à des exemples professionnels et clique bien sur les rendus d'exemple pour bien comprendre l'hdri ,maintenant tu en pense ce que tu veux sinon pour l'affichage à l'arrière on est pas obligé de le mettre c'est juste pour que tu voies
http://www.realtexture.com/index_hdri3/index.html
édit : pour le rendu de rim- k j'ai quand même dit qu'il me chagriné pour mémoire même s'il n'est pas mauvais, ma suggestion était simplement que je trouvé le choix de l'hdri mal choisie pour ce type de rendu et je justifié , des maps du type Ennis j'en ai des tas alors je vois parfaitement le résultat que l'on peut obtenir avec .

Héhé, tant de polémiques sur un problème tout simple :^^:
JS, il se trouve que la logique n'est pas respectée systématiquement en 3D.
Il se trouve aussi que quand on charge une map HDRI, le rendu est soit trop sombre, soit trop cramé, comme dans mon exemple, et dans ces cas-là s'en tenir à la logique de ne pas ajuster l'intensité de la map, c'est pas très judicieux...
Maintenant si tu trouves que mon rendu est trop cramé (laule) alors que ennis.hdr est trop sombre (re-laule), il te suffit de baisser l'intensité encore plus

Je ferai un rendu avec V-Ray tout à l'heure pour voir ce que donne "vraiment" la map.

ah il faut bien justifier pourquoi il manque 1 point pour que le tutoriel  vaille 10/10 , mais c'est un très bon tuto ne crois pas que je pense le contraire

Voici un autre comparatif avec Cinema4D cette fois ci

Un grand merci à Djeric pour avoir effectué le rendu :^^:

cool mes je ne comprend pas vos temps de rendue , il doit avoir moyens de raccourcir un peut

alors moi j'avais fait ce rendu avec blender mais au lieu de mettre oa j'ai mis l'ombrage en adaptatif et j'ai eu le rendu rapide , rim-k m'as dit que ce n'était plus un rendu hdr dans ces conditions , donc l'oa est vraiment obligatoire ? ou bien c'est un plus pour la qualitée du rendu ?

édit je voulais dire approximatif à la place d'adaptatif

voila 18h29 alors lors du rendu blender dit rapidement "occlusion preprocessing"donc j'ai poussé le truc , un peu + de réflexion sur la suzanne et j'ai poussé l'énergie à 2 + les règlages de l'image ci jointe , moi je trouve ça pas trop mal , non?


très beau résultat, très realiste. Seulement, le point négatif dans tout ça c'est le nombre de temps de rendu

1h30 min je ne comprend pas ce temps de rendu c'est vraiment long

c'est normal, le temps de rendu est de 1 minute 21

oui c'est ça Djeric 1 minute 20 secondes environ , donc j'ai découvert que si on reclique sur réel la map hdri tourne de 180 degrès , donc j'ai fait ce petit rendu en mettant l'énergie à 1.4 , c'est bon comme rendu ? (1 min 19 sec env )


oui c'est très bien et je trouve le rendue plus propre, beau travail jsdu19 je crois que tu a trouver la solution

merci Djeric   reste plus qu'à bidouiller tous les règlages , on peut même coloriser la map hdri avec blender , bien délire ce truc

Dans cinem4d aussi
