N'ayant jamais fait de tuto et
voulant en faire sur Blender depuis un moment  .
J'ai longtemps hésité au sujet de ce dernier
Et j'ai jeté mon dévolue sur une croix celtique:



pourquoi ce sujet? parque que: simple et assez complexe
Simple pour être suivi par un débutant
assez complexe pour permettre d'aborder différents outils de Blender

Mais pas seulement :
à la fin du tuto, je pense que vous aurez compris qu'un objet, qui peut paraitre simple, est souvent plus compliqué à modéliser qu'il n'y parait


avant de commencer, une précision:

Blender, c'est une main sur la souris et l'autre sur le clavier
pourquoi je dits cela? parce que la puissance de blender tient en partie de ses raccourcis claviers:
vous aurez donc compris que vous allez en manger jusqu'à plus faim.
(pour ceux qui se perdrait dans mes explication, à chaque fin partie, j'ai mis une vidéo reprenant ce qui vient d'etre fait d'être fait)


.

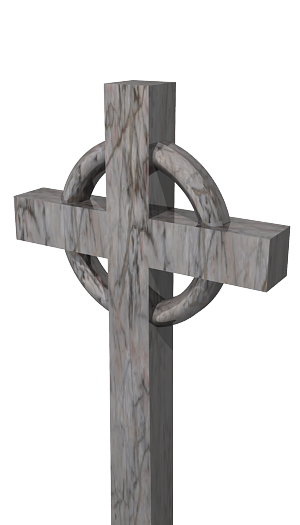

Trêve de bavardage, rentrons dans le vif du sujet par cette image:

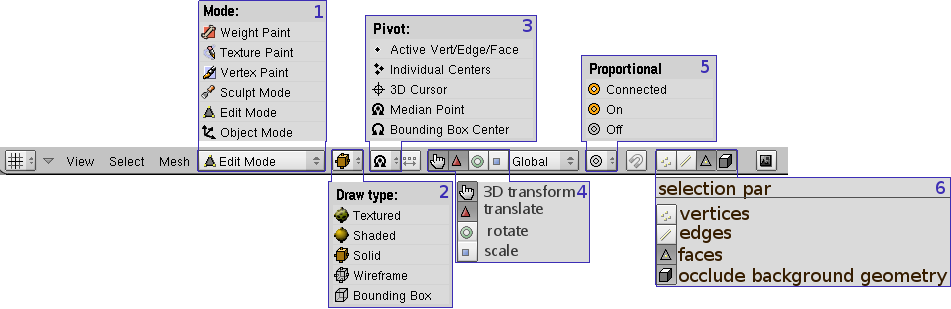

petit récapitulatif de ce qui va être utiliser pendant le tuto:

<1>
Dans le tuto, nous permuterons souvent entre Object mode et Edit mode.
le raccourci clavier est  « TAB »

<2>
dans tuto, nous permuterons souvent entre Solid et Wirefrime
le raccourci clavier est  « Z »

<3>
dans ce tuto, sous switcherons entre Median Point et 3Dcursor
le raccourci pour Median point est « ?  »
le raccourci pour 3D cursor est  « ; »

<4>
ne serra pas utilser dans le tuto
peut être activé, désactiver en cliquant sur la main

<5>
ne serra pas utiliser dans le tuto

<6>
permet de choisir la selection par vertices, edges, faces
la dernière icône permet de rendre opâque les faces dans vue 3D
le racouci clavier est  « CTRL+TAB » en edit mode


ET ENFIN:




première partie: la croix

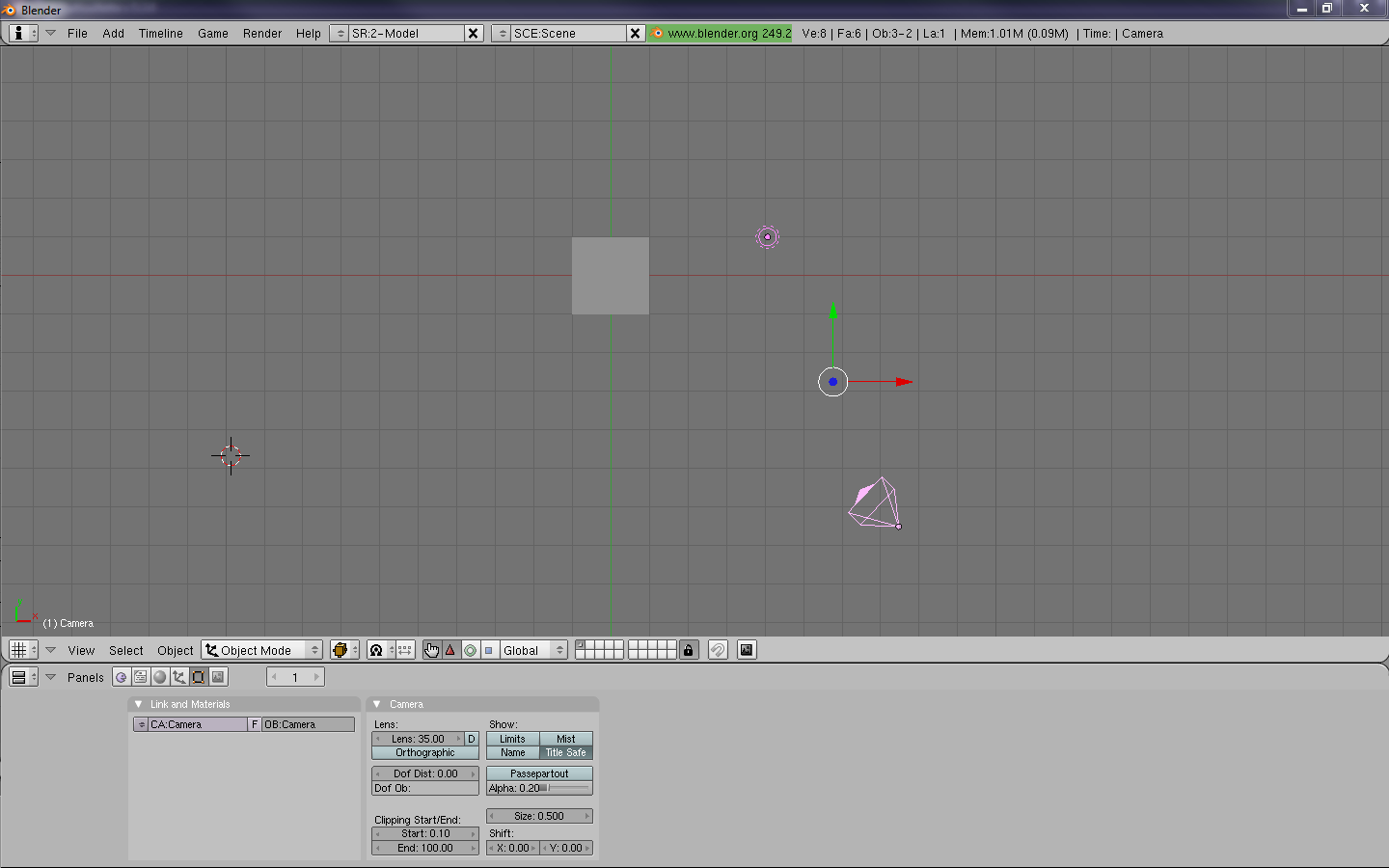

Voici à l'ouverture de Blender (2. 49) ce que vous voyez :



sélectionnez d'un clic droit avec "Maj" enclenché la lampe et la camera (en rose sur l 'image dessus) et appuyez sur  "M" :
cliquer dessus, permet de transférer le(s) mesh(s) sélectionné(s)  « d'un calque »  (layer) à l'autre
cliquez donc sur le dernier à droite en haut : ceci est purement symbolique ou instinctif mais facilite la suite en plus de dégager la vue 3D

En vu de dessus (7numpad)
vue du dessus :"7num pad" ;  vu de face : "1numpad" et de profil : "3numpad"

Entrer en mode EDIT (voir récapitulatif <1> )
dé-sélectionner tout en appuyant sur A
passer en wirefrime (fil de fer)(voir récapitulatif <2> )
passez en mode sélection par face (voir récapitulatif <6> )

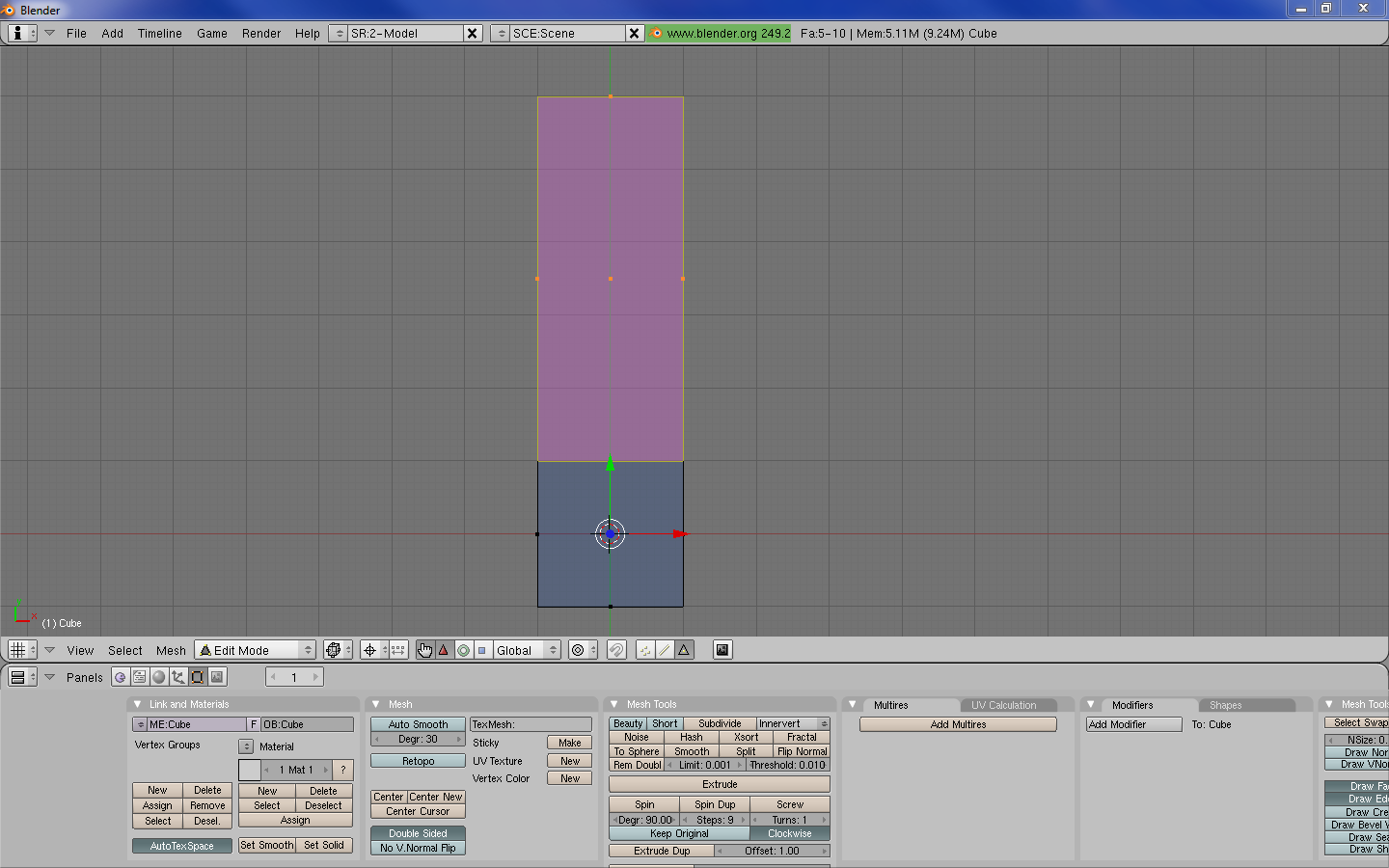

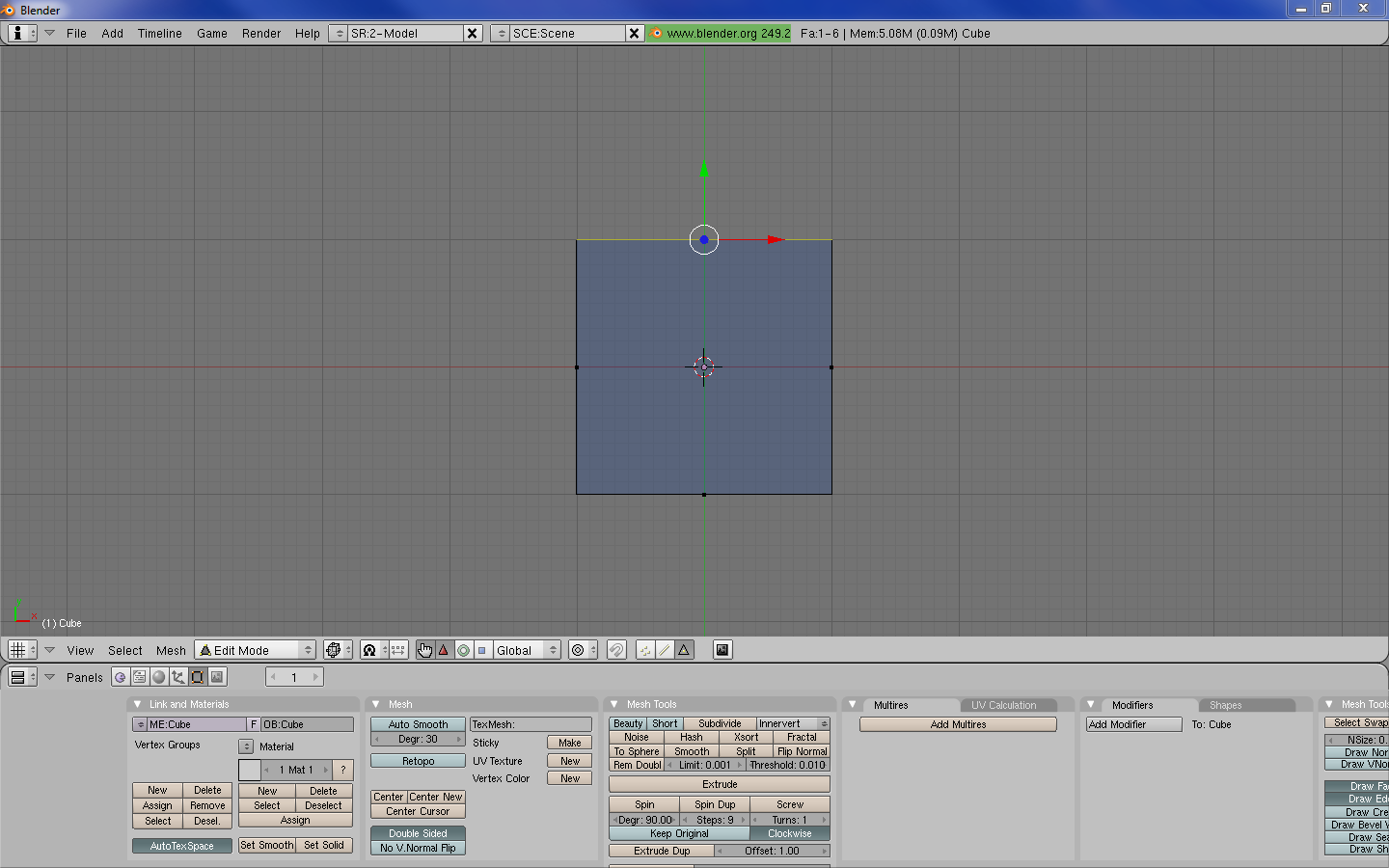

Sélectionner la face le plus en haut en vue de dessus (7numpad)



appuyez sur  « e » pour utiliser la fonction d'extrusion de Blender
Aussitôt cette dernière appuyer, faites un clic droit.
rien de c 'est passé ? c'est normal ; appuyer sur  « G » puis  « Y » puis  « 5 »
G pour déplacer> Y pour contraindre le déplacement sur Y> et 5 permet de déplacer la face de 5 unité Blender

changez le point de pivot par 3Dcursor (voir récapitulatif <3> )

sélectionnez la branche fraichement créer avec "clic droit +MAJ"



(si le curseur n'est pas centrer sur les axes, appuyez sur le raccourci clavier  « MAJ+C »)

appuyez sur  « MAJ+D » et aussitôt clic droit

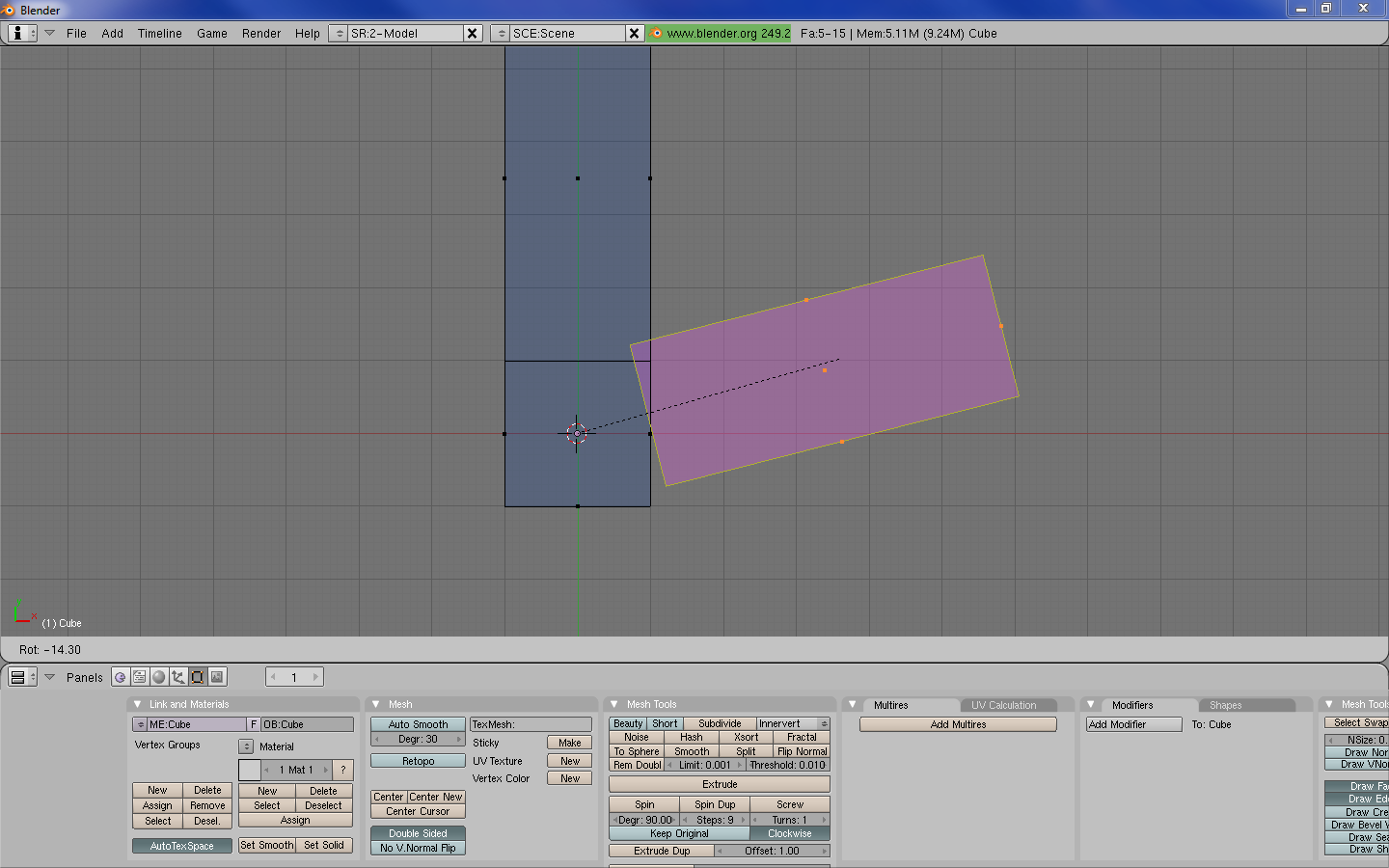

appuyer sur  "R" pour lancé une rotation (toujours en vue du dessus hein)
puis faire une rotation une rotation de 90° avec la touche CTRL appuyé et la souris, ou vous rentrez directement 90 sur le pavé numerique.
Valider d'un clic gauche.

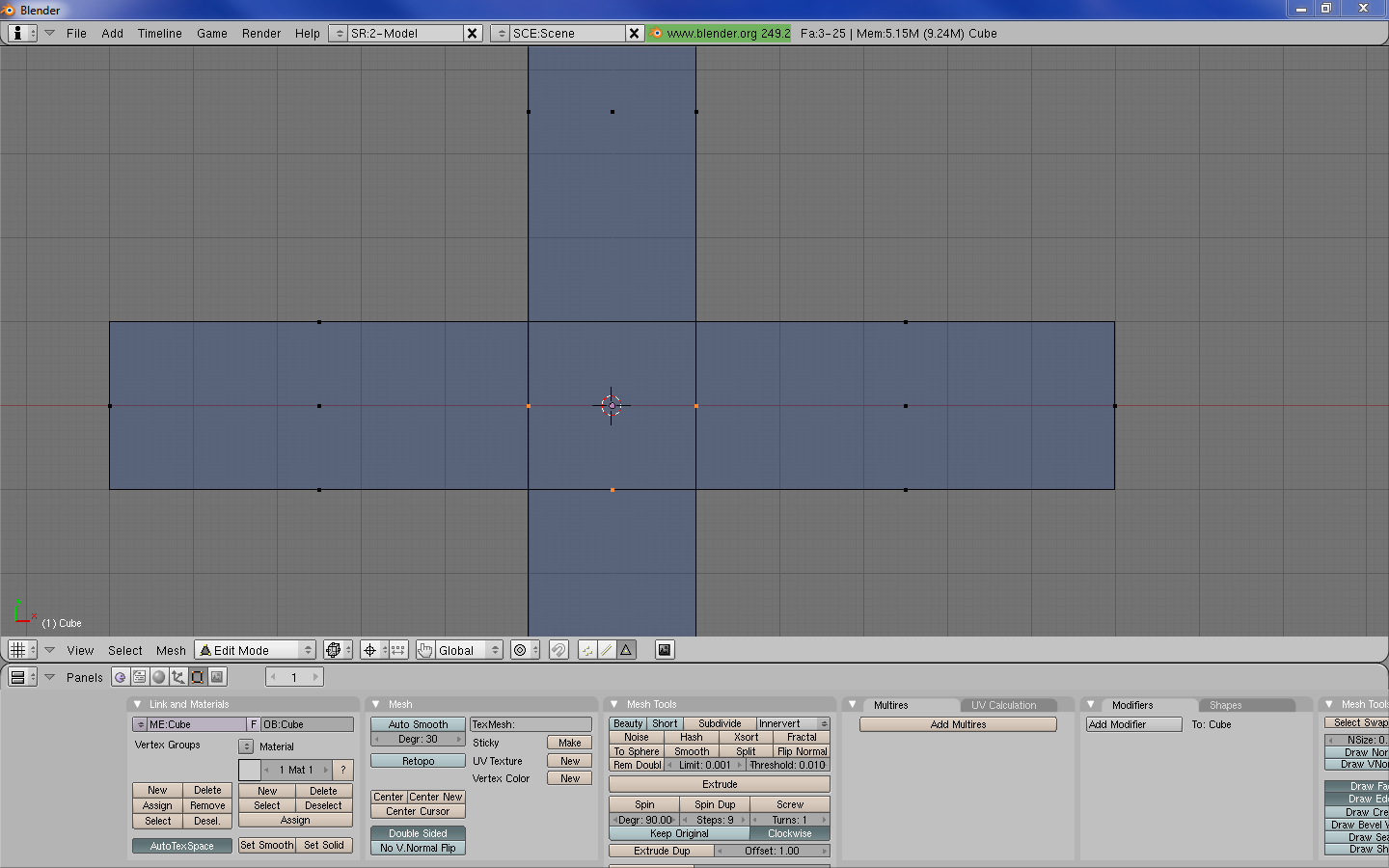

recommencer cette opération juste à obtenir une belle croix.

appuyez sur  "A" pour sélectionner toutes les faces :

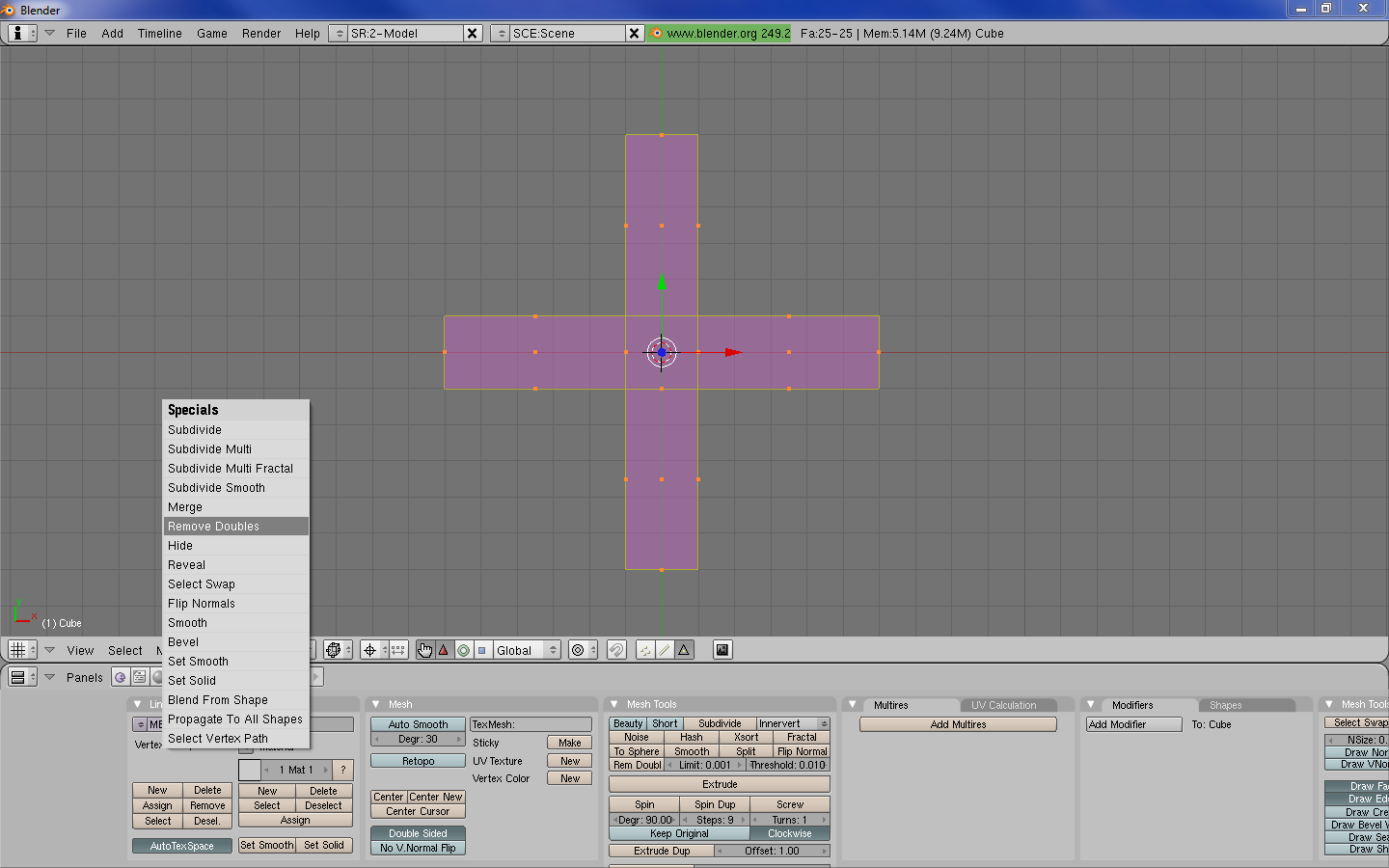

appuyez sur  "W" puis cliquer sur remove double :

sélectionnez les 3faces comme sur l'image



appuyer sur  « X » puis faces

sortez du mode Edit en appuyant sur "TAB"

la croix est fini,
pour ceux qui serrai un peu perdu, voici la vidéo qui va bien :



toi qui est rendu ici à lire, je vais t'apprendre mon raccourci clavier favori dans blender
"MAJ+ESPACE"
Il permet de passer la fenêtre, où se trouve la souris, en plein écran





deuxième partie: l'anneau


En vue wirefrime "Z"
le curseur au centre (MAJ+C) appuyez sur  « ESPACE »

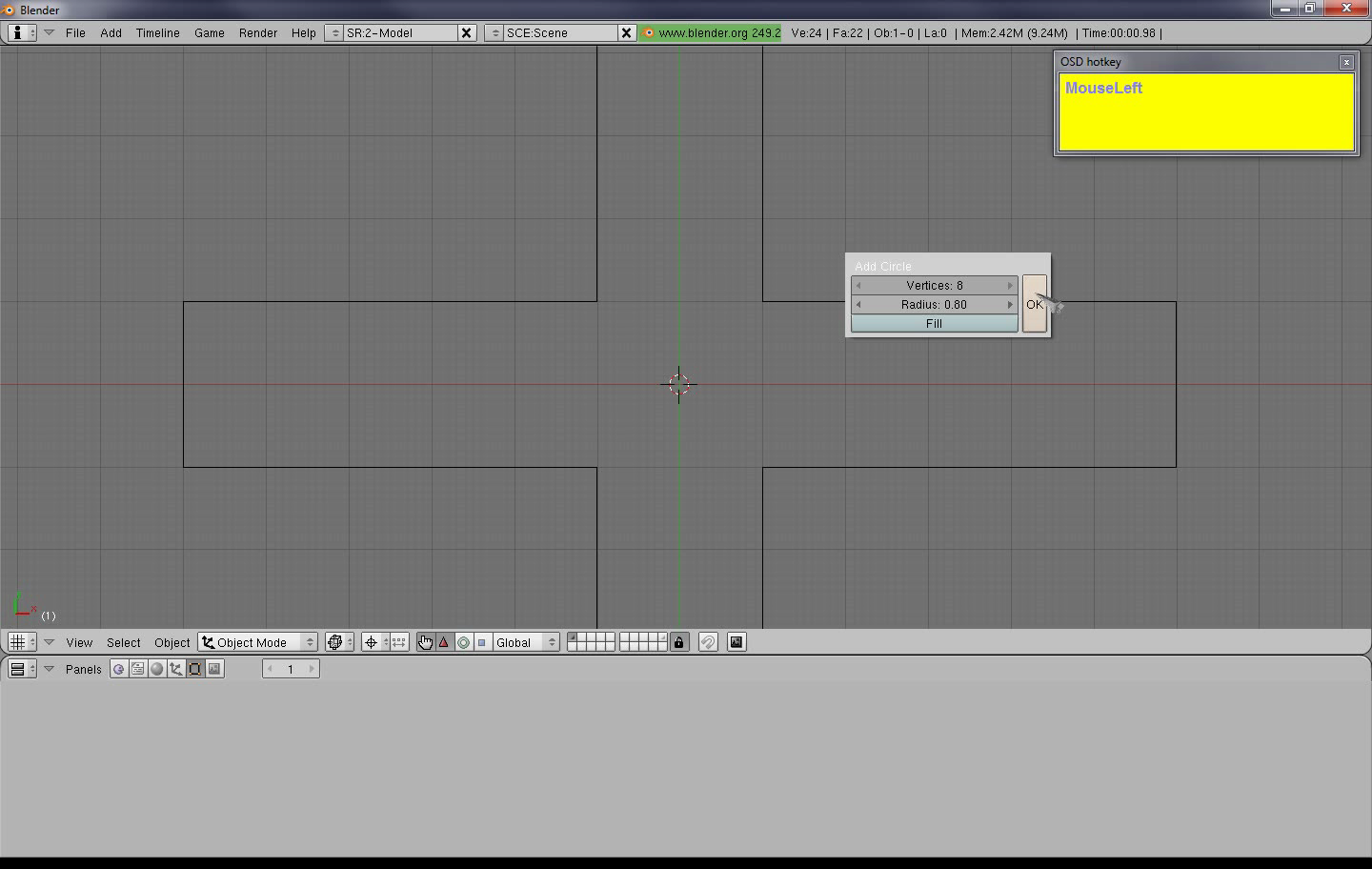

puis add>mesh> cercle
mettez 8 pour les vertices et 0. 8 pour radius puis valider par entrer(ou cliquer sur ok(chacun ses petites habitudes ))

mettez vous en de de profil « 3numpad »
rentrez en mode EDIT « TAB »
passez en mode edges « CTRL+TAB »
après avoir tout sélectionner (avec la touche A)
faites une rotation de 90°
passez en vue de face  « 1numpad »
faites une rotation afin d'obtenir ceci

pour avoir une rotation plus fine appuyez sur "MAJ" pendant la rotation.

faites Scale « S » puis  « X » et entrer 0. 75 sur le clavier numerique. Validez
et retourner en vue de dessus  « 7numpad »

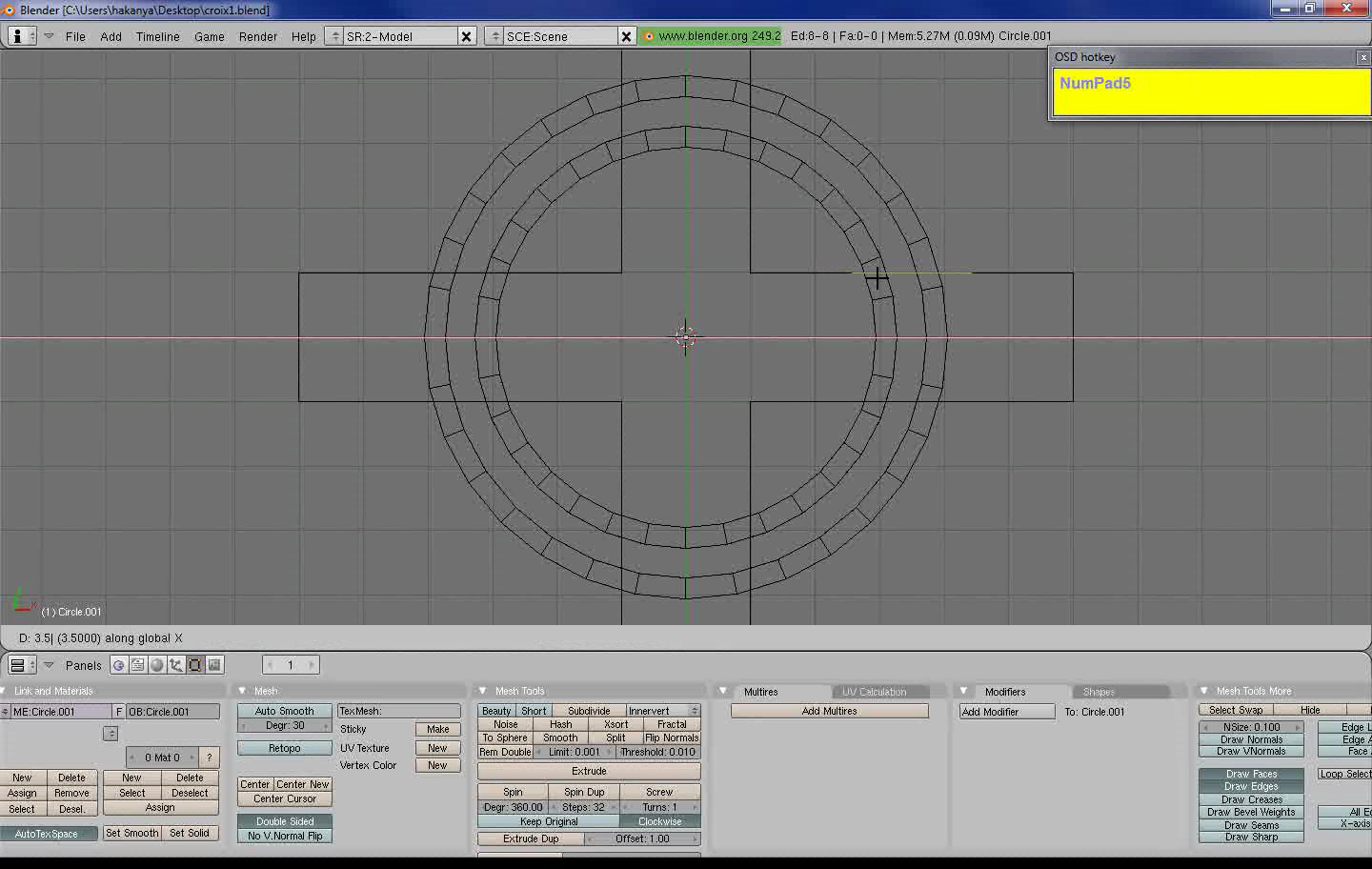

faites « G » puis  « X » et entrez 3. 5 au clavier numérique. Validez

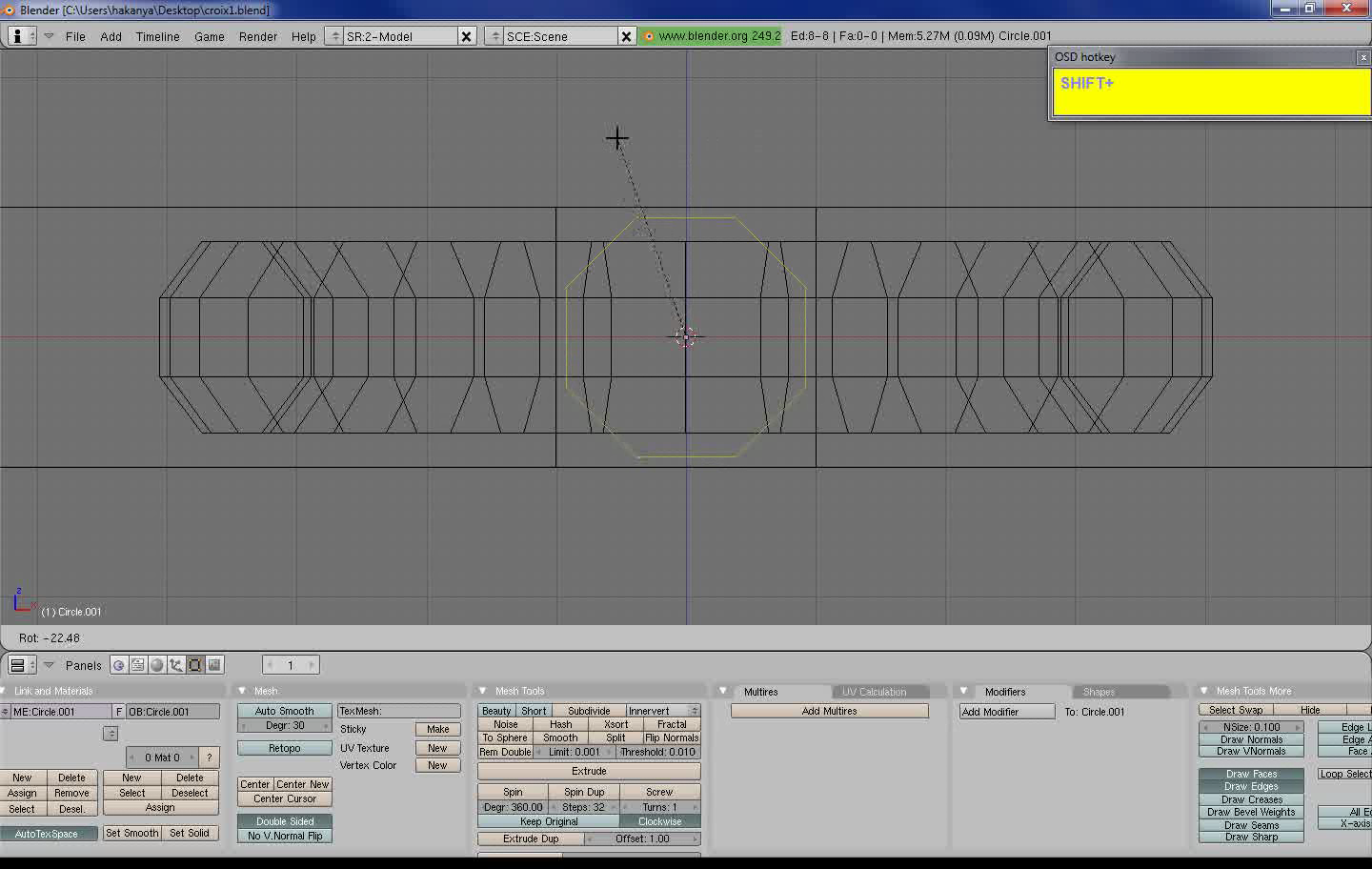

nous allons utiliser la fonction Spin, mais nous devons la paramétrer :

mettez 380 pour les degrés et 32 pour Steps.
vérifiez bien que le curseur est au centre des axes  « MAJ+C » et cliquez sur Spin

l'anneau est créer

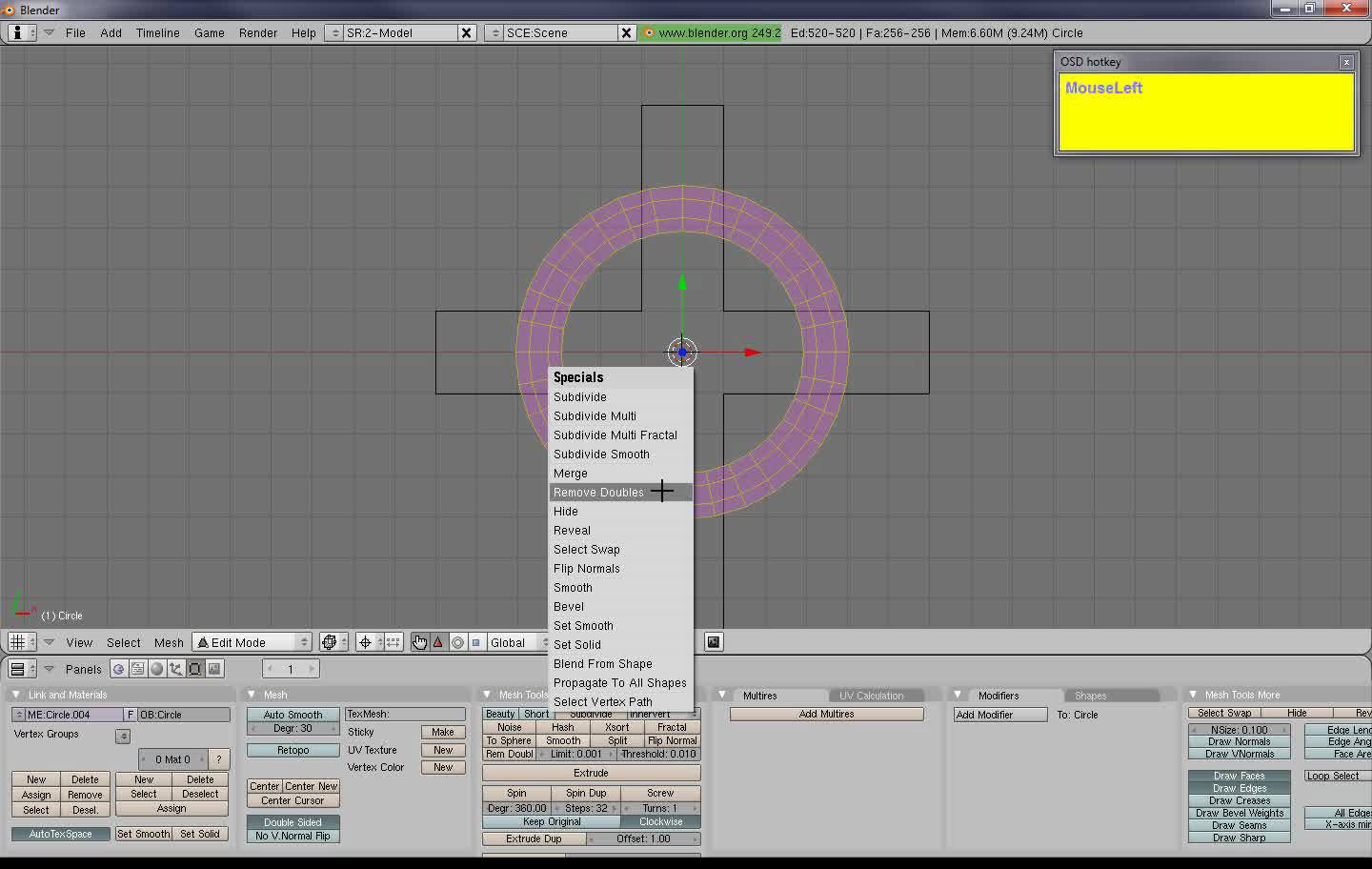

sélectionnez tout  « A » puis  « W » >removes doubles


Sortez du mode EDIT.

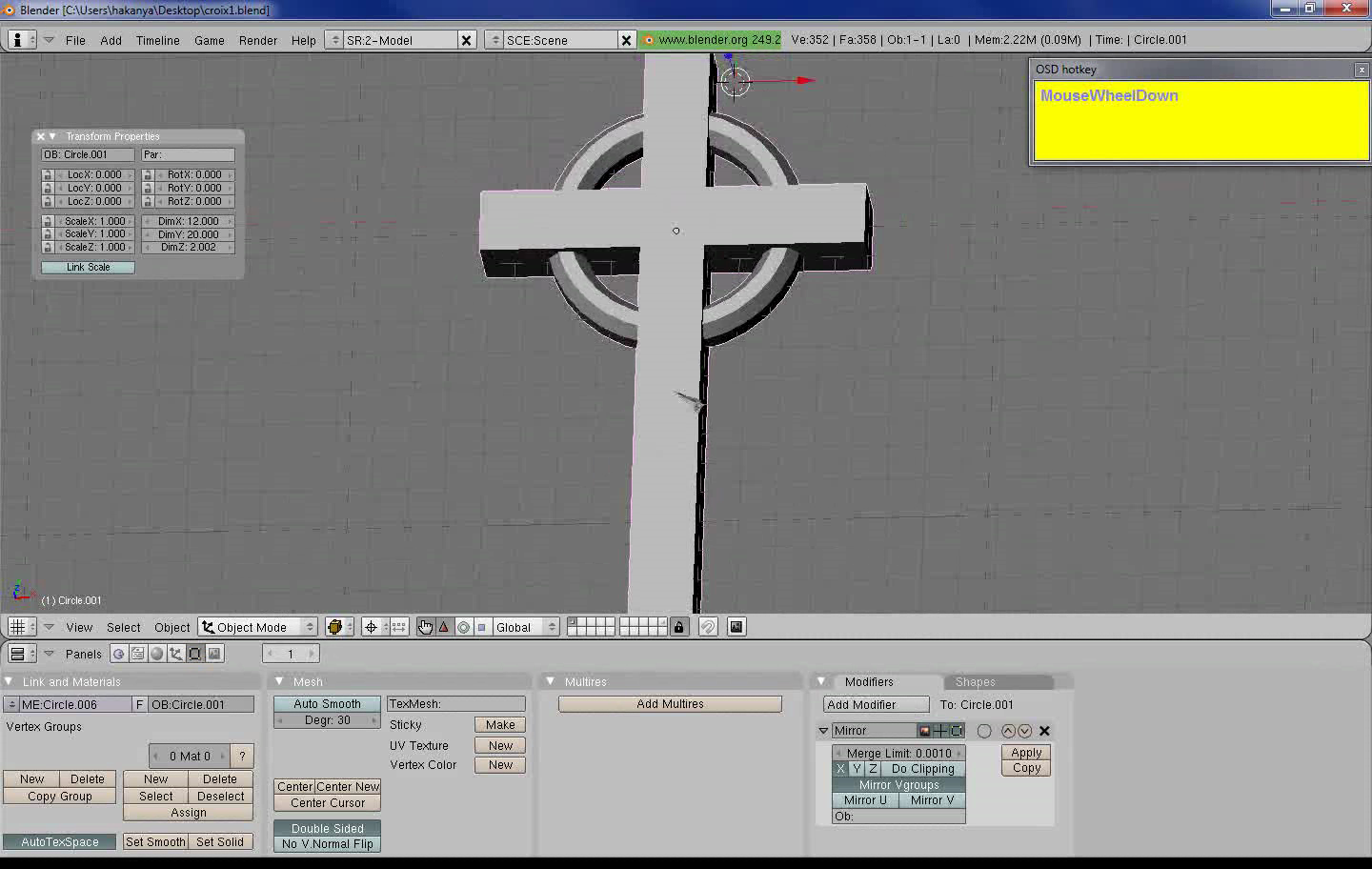

il y à juste à rallonger une branche de la croix pour achever la croix celtique.
pour les moins courageux, c'est fini. J'espère que vous aurez  appris quelque chose.

la petite vidéo qui va bien











pour les courageux, c'est ici que commence vraiment la modélisation (ou les ennuis selon certain).
vous vous demandez ce qui reste à faire ?
hé, bien cher McLeod, il doit en rester qu'un, un seul et unique mesh.

c'est là que les difficultés commence car on pourrait très bien insérer l'anneau dans la croix, mais c'est trop simple:
pour avoir un mesh propre, l'idéal est qu'il soit composé que de faces à quatre cotés mais pas seulement.
il faut penser coquille creuse.

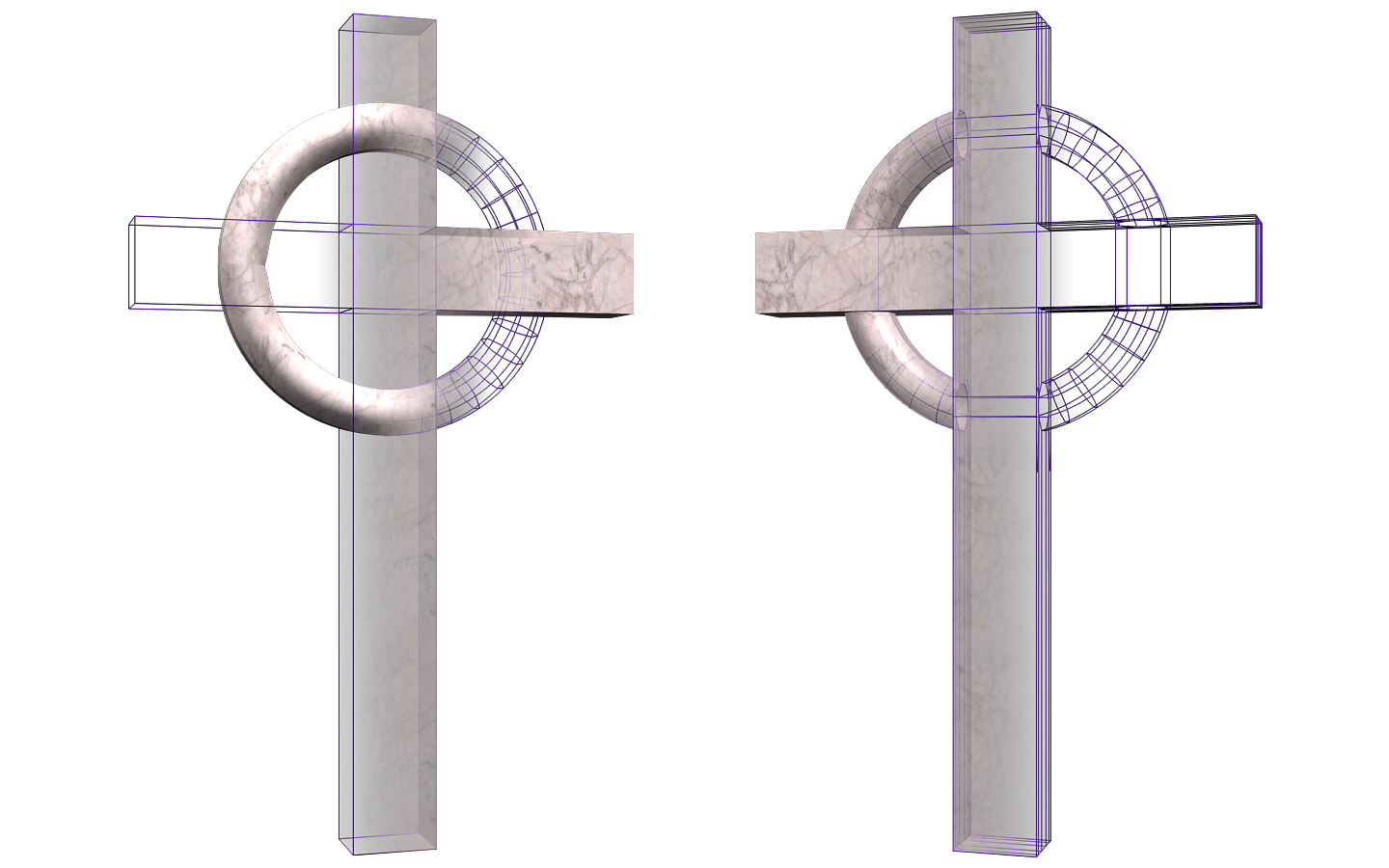

la croix de gauche est le résultat d'un simple ajout de l'anneau à la croix via  « CTRL+J ». ce n'est pas une coquille creuse
la croix de droite est le résultat de ce qu'on va obtenir à la fin du tuto. C'est une belle coquille creuse composes que de quads

pourquoi faire aussi compliqué ?
Parce que cela facilitent la mise en place des couleur, des textures, du dépliage UV.....
et que c'est comme ça et pas autrement .





Troisième partie: il doit en rester qu'un


le curseur au centre (MAJ+C) appuyez sur  "ESPACE"
en vue de dessus "7numpad" et wireframe "Z"
faites add>mesh> cercle
mettez 8 pour les vertices et 1 pour radius puis valider
mettez vous en de de profil « 3numpad »
rentrez en mode EDIT "TAB"
passez en mode edges "CTRL+TAB"
après avoir tout sélectionner (avec la touche A)
faites une rotation de 90°
passez en vue de face  « 1numpad »

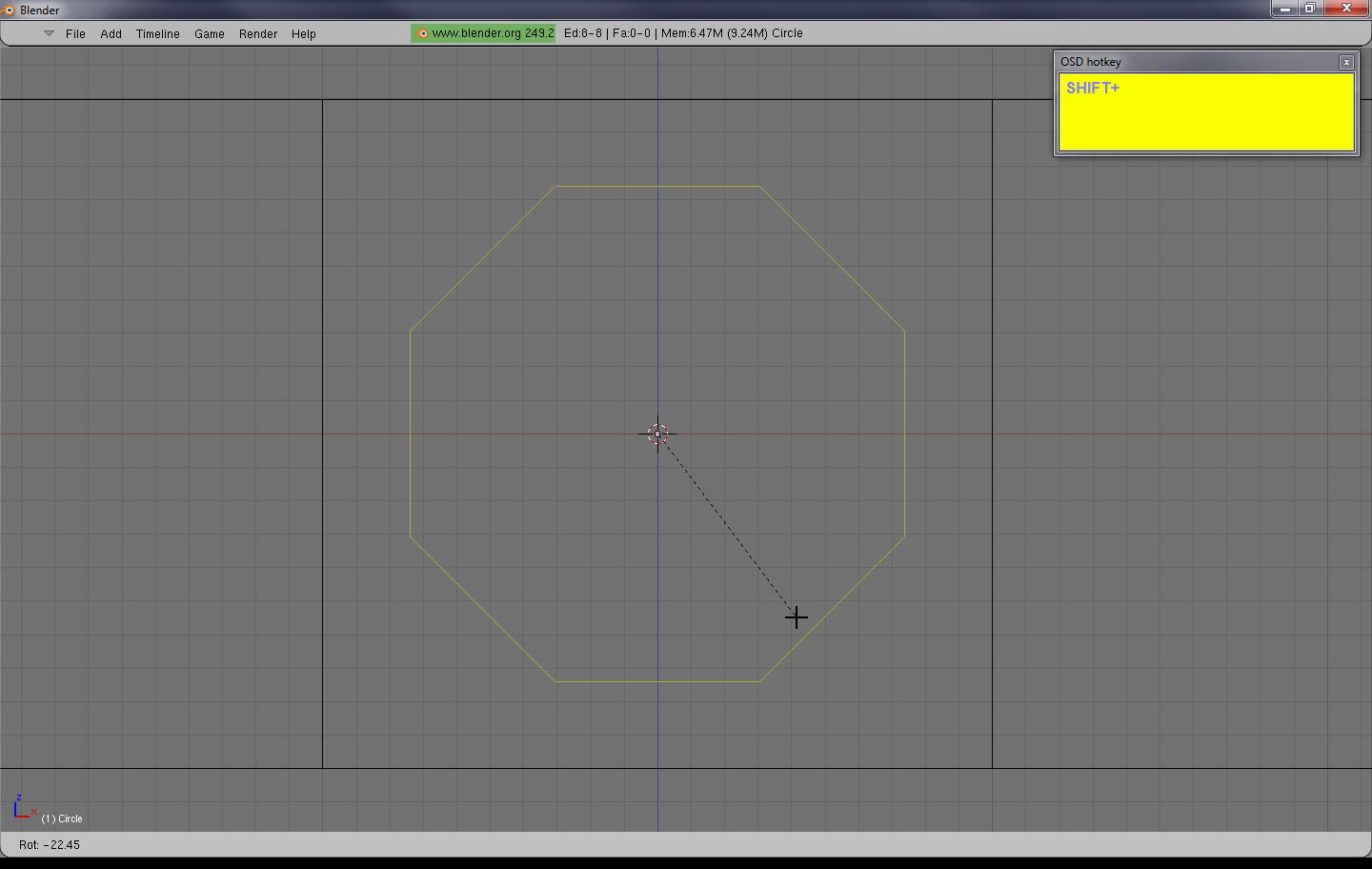

faites une rotation afin d'obtenir ceci

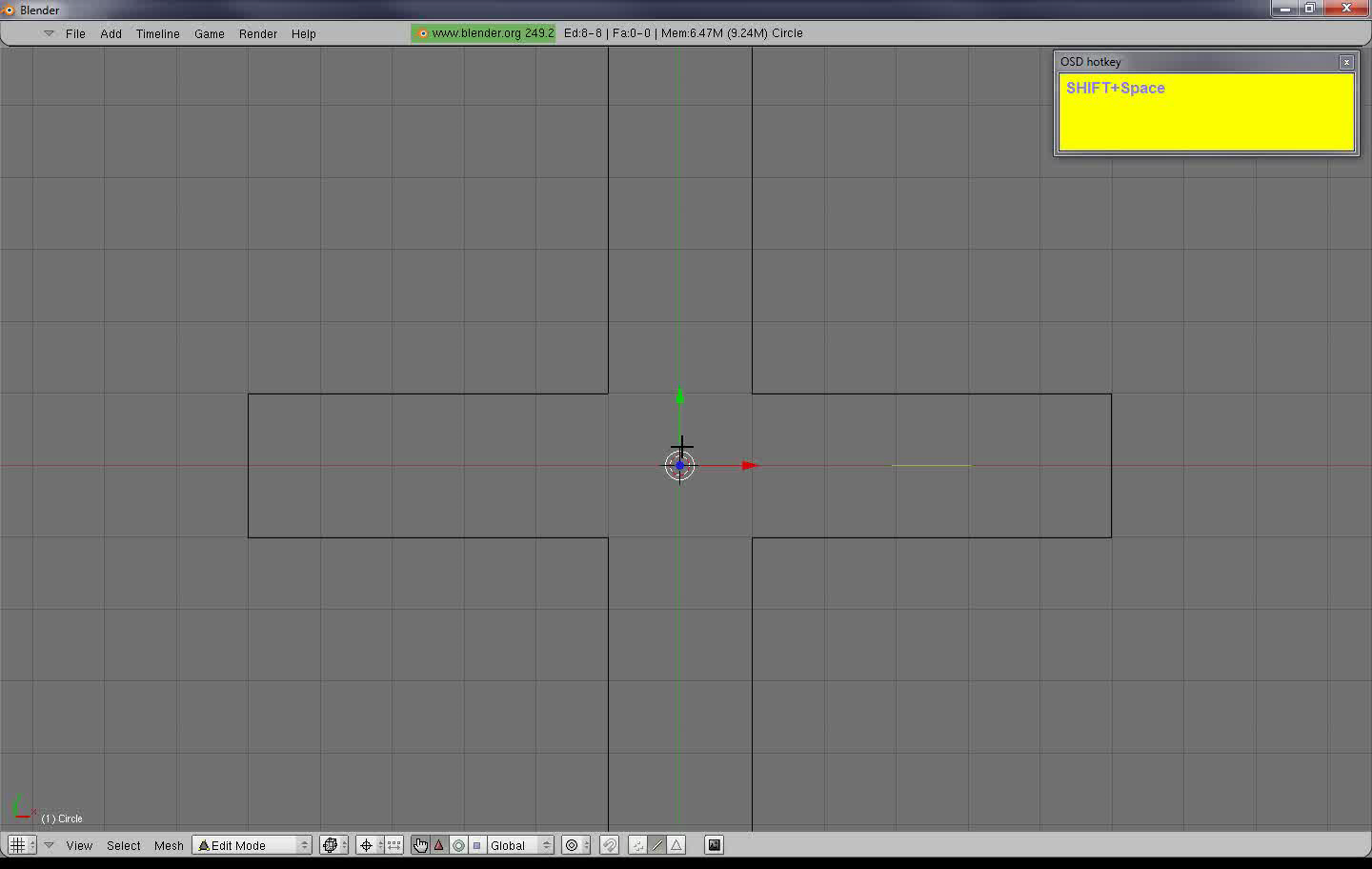

retourner en vue du dessus "7numpad"
faires "G" "Y" 1
puis faires "G" "X" 3.5
vous devez obtenir ceci:

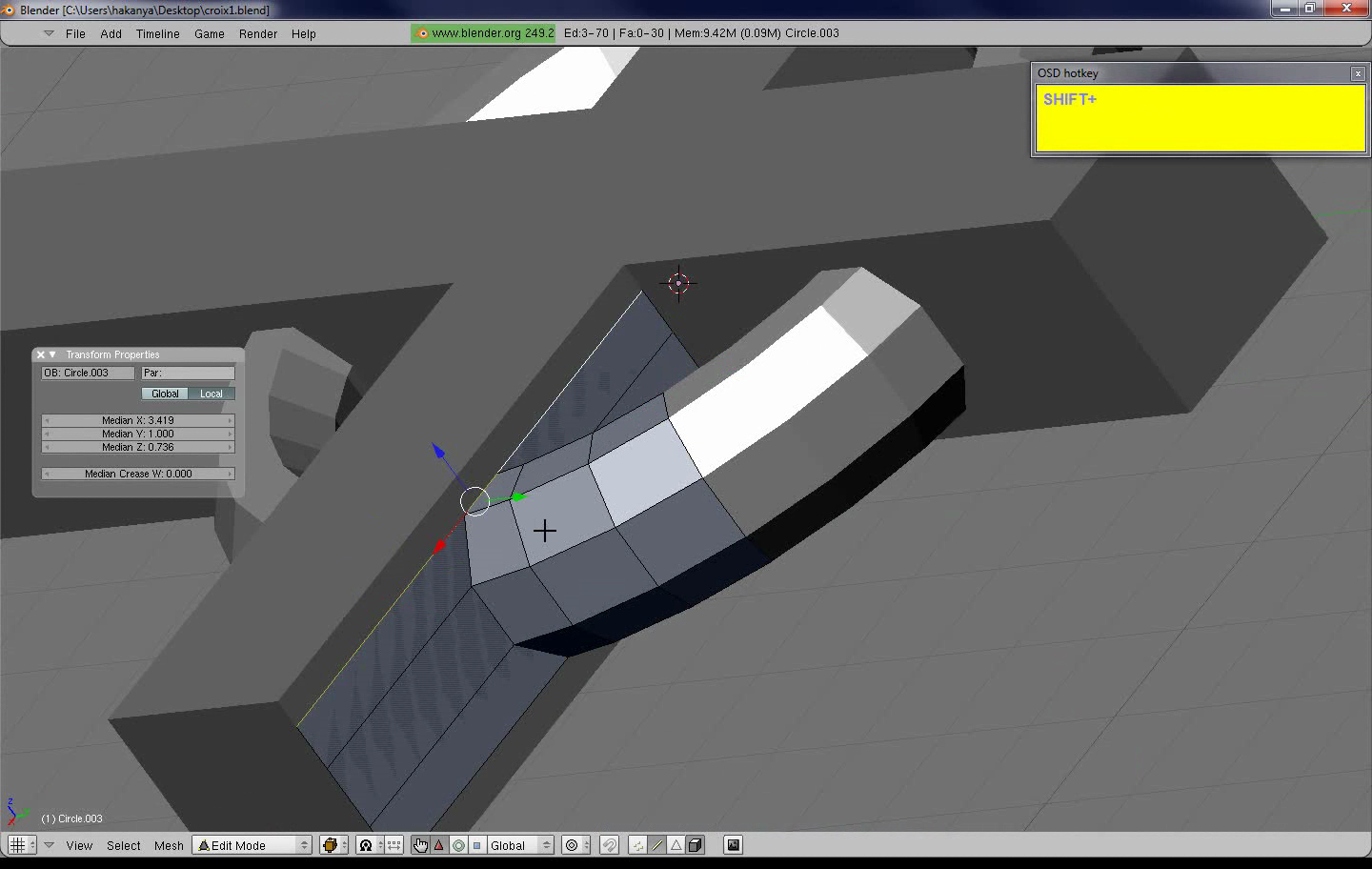

ici nous allons utiliser la fonction retopo du menu editing "F9" panneau mesh
ceci permet de deplacer les vertices, edges, faces
en se collant au mesh d'en dessous tel une seconde peau
L'un des intérêts premier du retopo est de pouvoir refaire un maillage propre
sur un ou des mesh qui ont des défauts ou qui sert simplement de guide.
(ce qui est le cas ici)

mais revenons à nous moutons
passez en mode vertices "CTRL+TAB"
et cliquer sur retopo

ici, pas de marche à suivre exact
mais comme vous pouvez le voir sur cette petite vidéo:

il vous faut déplacer les vertices de tel sorte
qu'ils soient à la rencontre des deux meshs, au niveau des edges de l'anneau

allez-y et rappelez vous que "G" permet de déplacer la sélection
et "MAJ" un contrôle plus fin lors du déplacement.



une fois votre cercle bien plaquer,
sortir du mode EDIT,
sélectionner l'anneau et faire "MAJ+D"(pour dupliquer)
clic droit pour annuler le déplacement.

passez en vue wireframe si vous ne l'êtes pas et sélectionnez le cercle avec "MAJ"

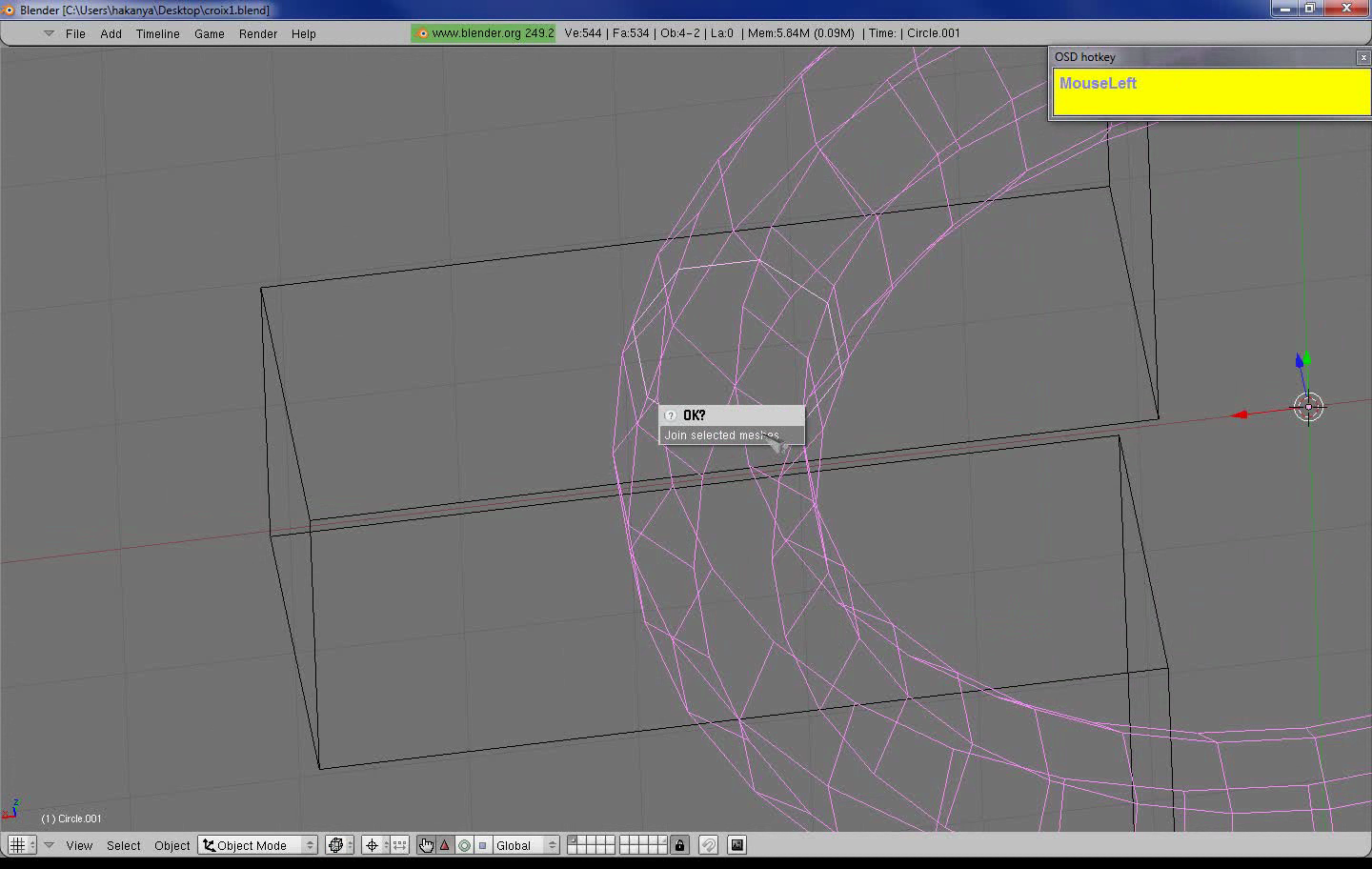

faire "CTRL+J" pour joindre l'anneau au cercle


rentrer en mode EDIT "TAB"
en vue wireframe "Z"
en sélection par vertices "CTRL+TAB"
et sélectionner l'edge loop "clic droit+ALT"
au milieu de la branche de droite en vue de dessus .

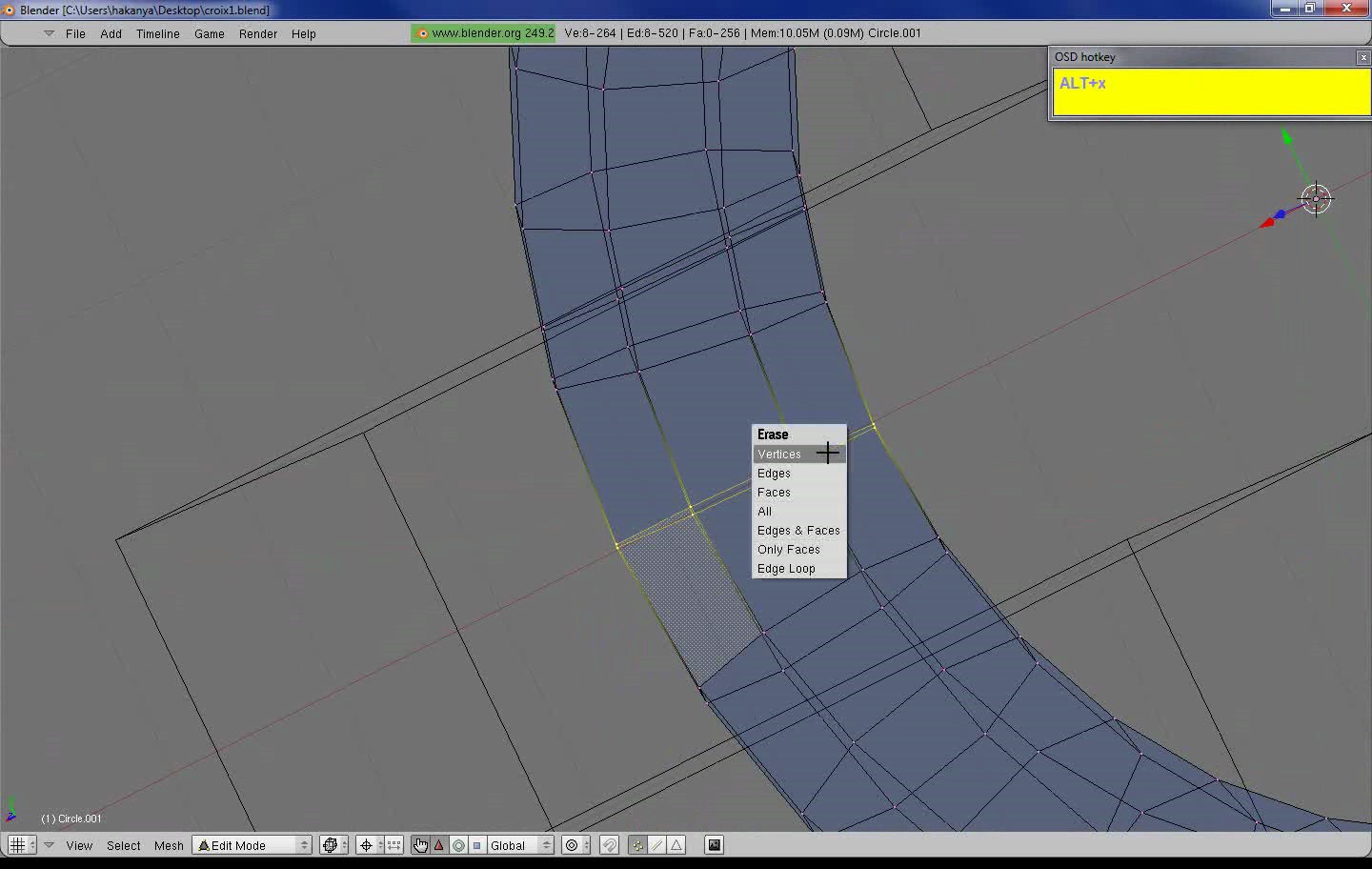

puis "X" erase vertices



le cercle est rattaché à rien
nous allons donc utiliser la fonction Merge
celle permet de joindre un ou des vertices à un autre

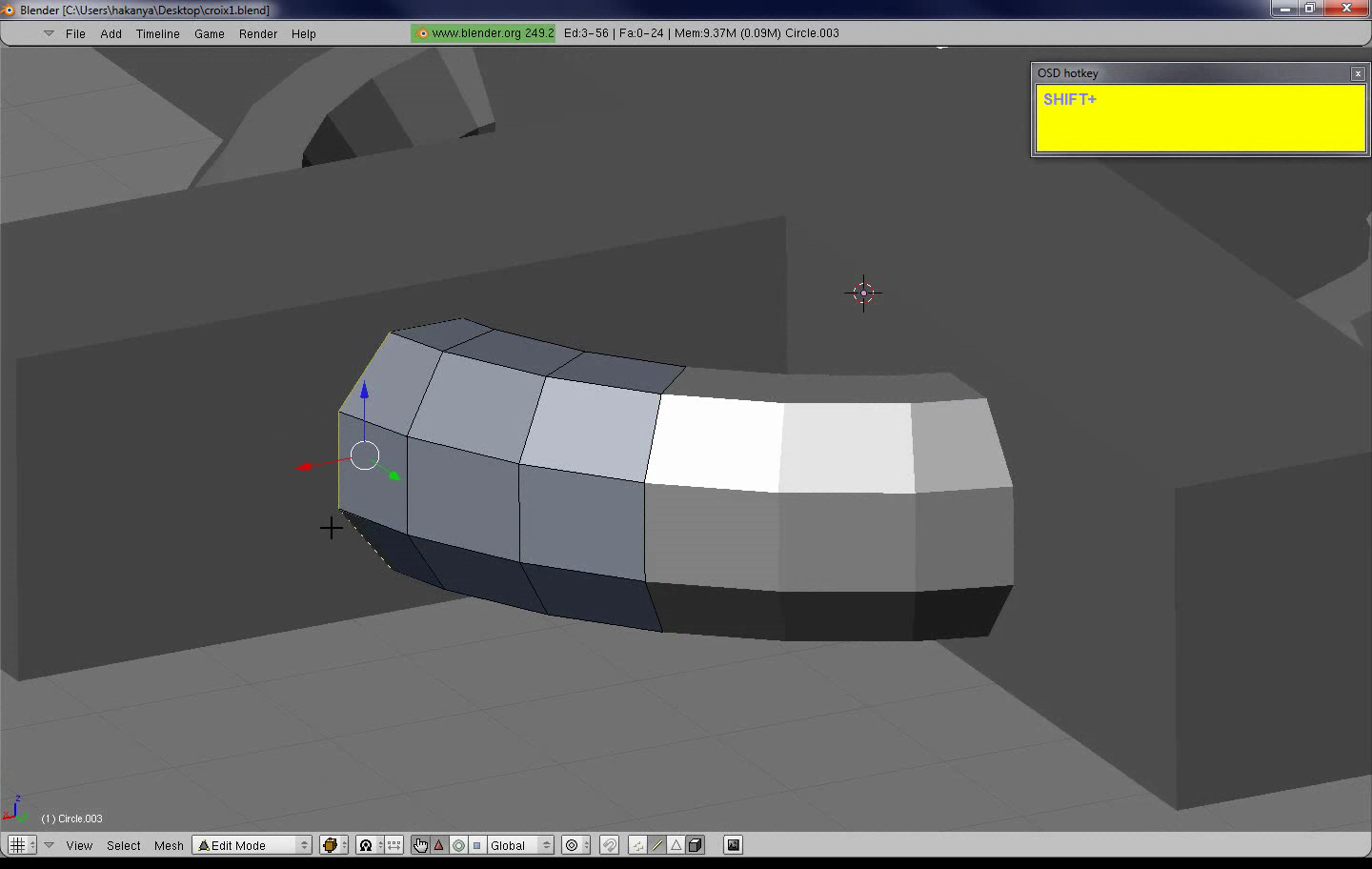

sélectionner un vertice de l'anneau, à coté du cercle et à l'intérieur de la croix.
puis selectionnez avec "MAJ" le vertice du cercle qui est sur la même ligne
du dernier precedent sélectionner

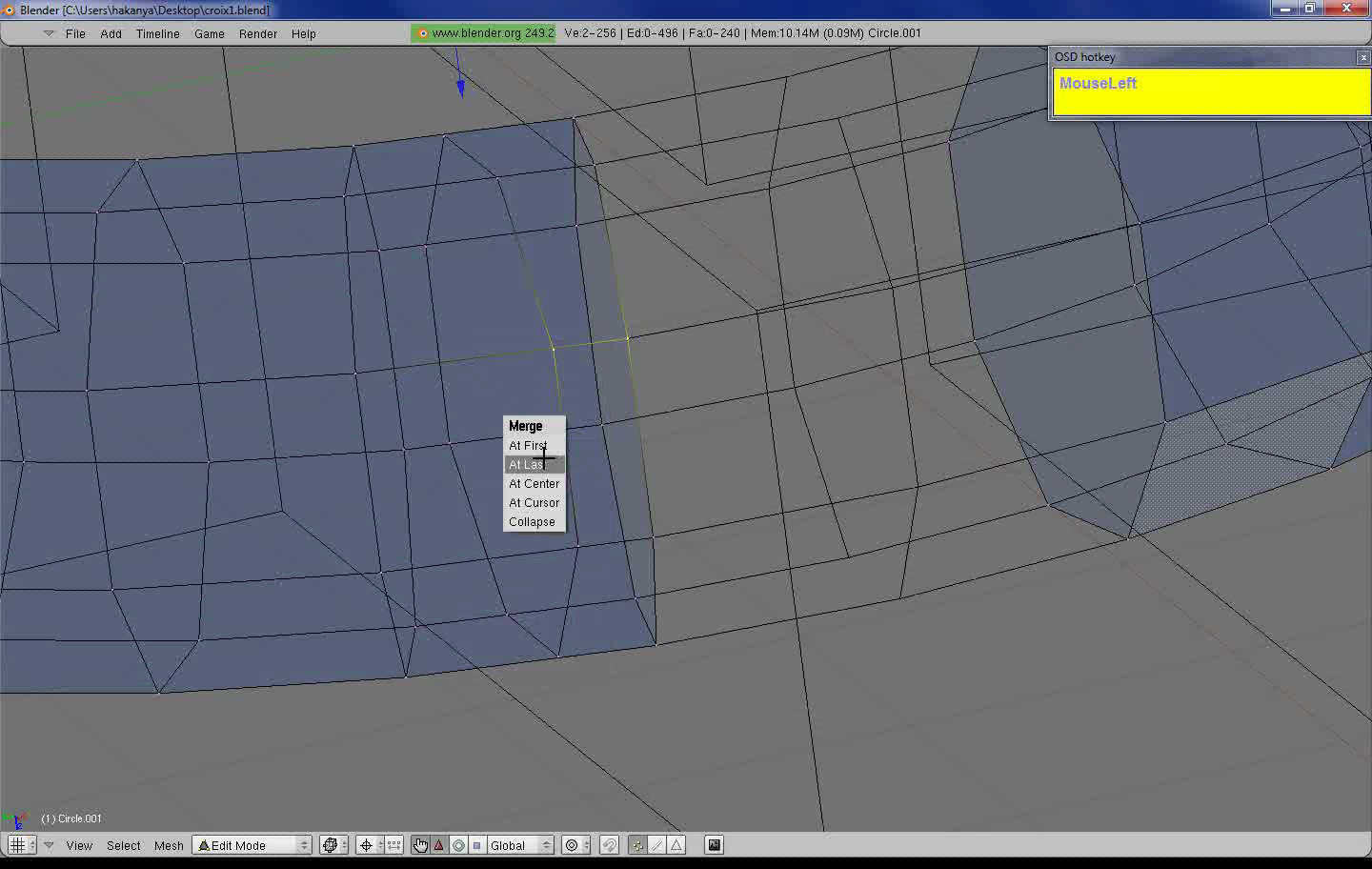

puis "W" merge At last

et recommencer l'operation jusqu'à ce que tout le cercle soit fait.
(soit 8 fois en tout)

une fois fait,  se mettre en vue solid "Z"
puis se mettre en mode sélection par face "CTRL+TAB"

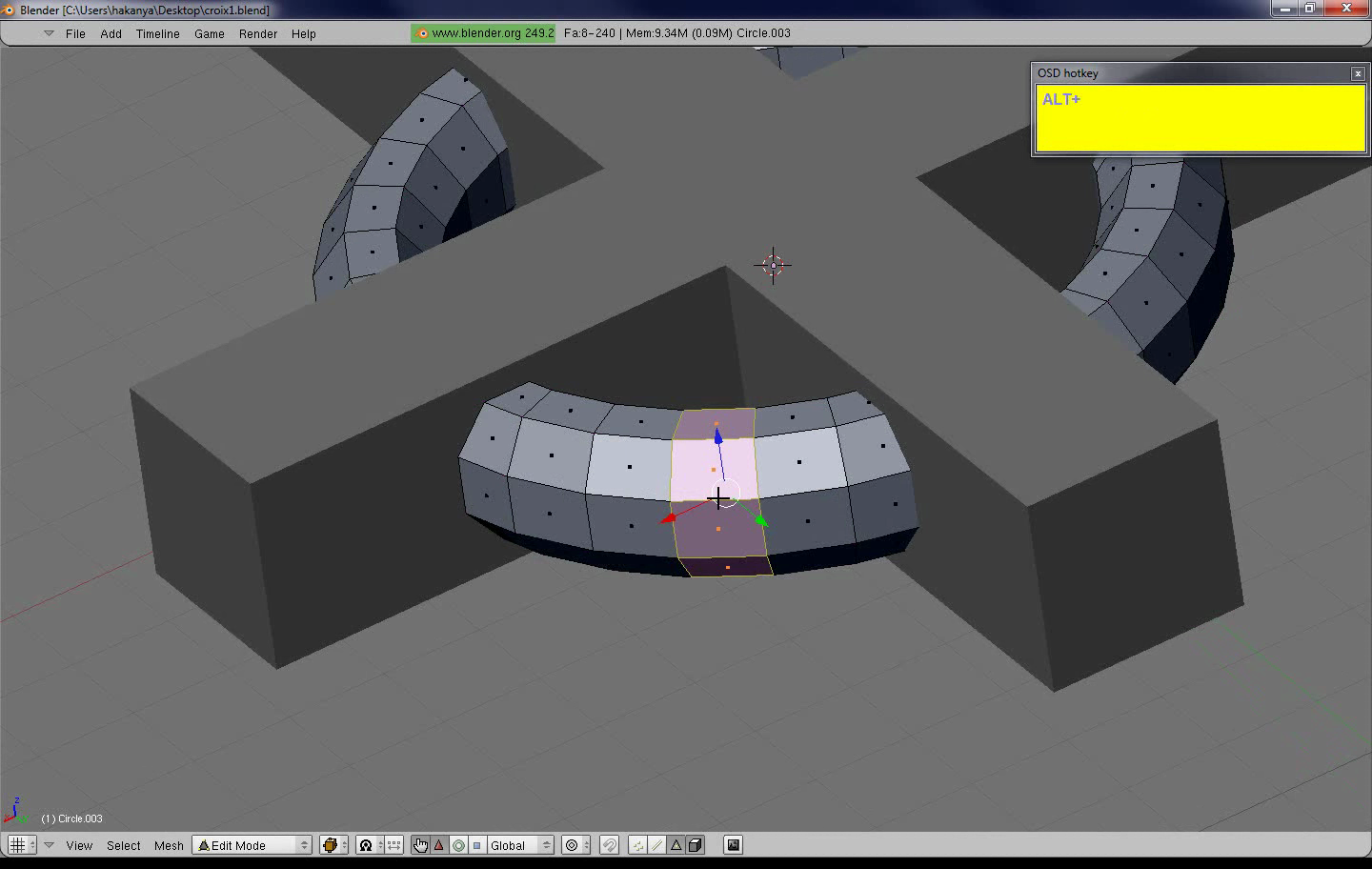

sélectionner la faceloop (la 4eme en partant du cercle)
comme sur cette image:

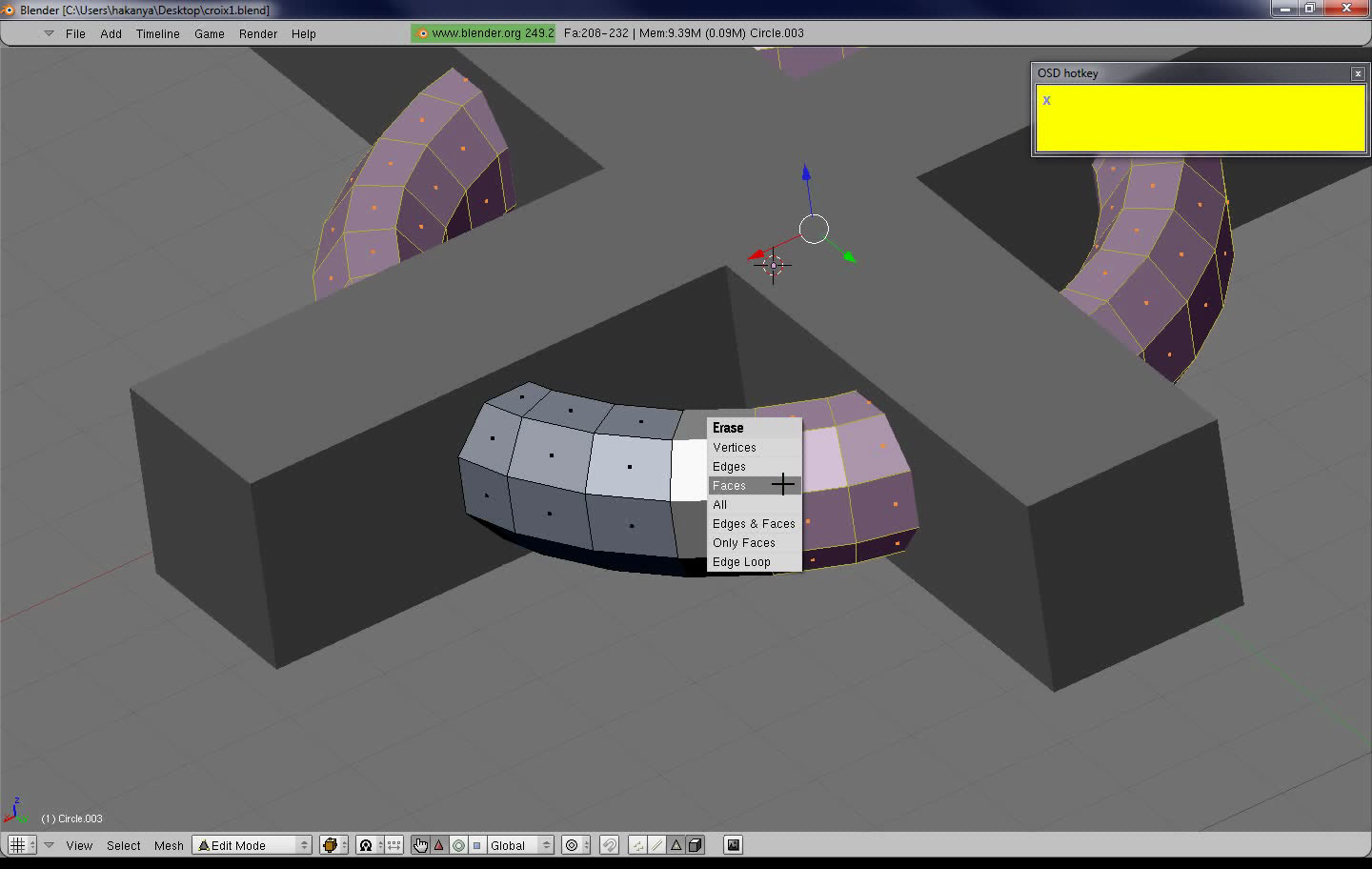

puis faire "X"   erase faces

la souris sur le plus grand "croissant"
faites "L" pour tout sélectionner d'un coup:

puis de retour "X" erase faces

desactiver le retopo
se mettre en sélection par edges "CTRL+TAB"
et selectionnez les trois edges comme sur cette image:

puis faire "E" "X" 1 et valider
verifier que le pivot est sur median center (voir recapitulatif <3> )
faire "S" "X" 0
ceci permet d'aligner les edges sur l'axe X
puis ouvrez le panneau Transform Properties "N"
et rentrer la valeur 6 pour l'axe X et valider

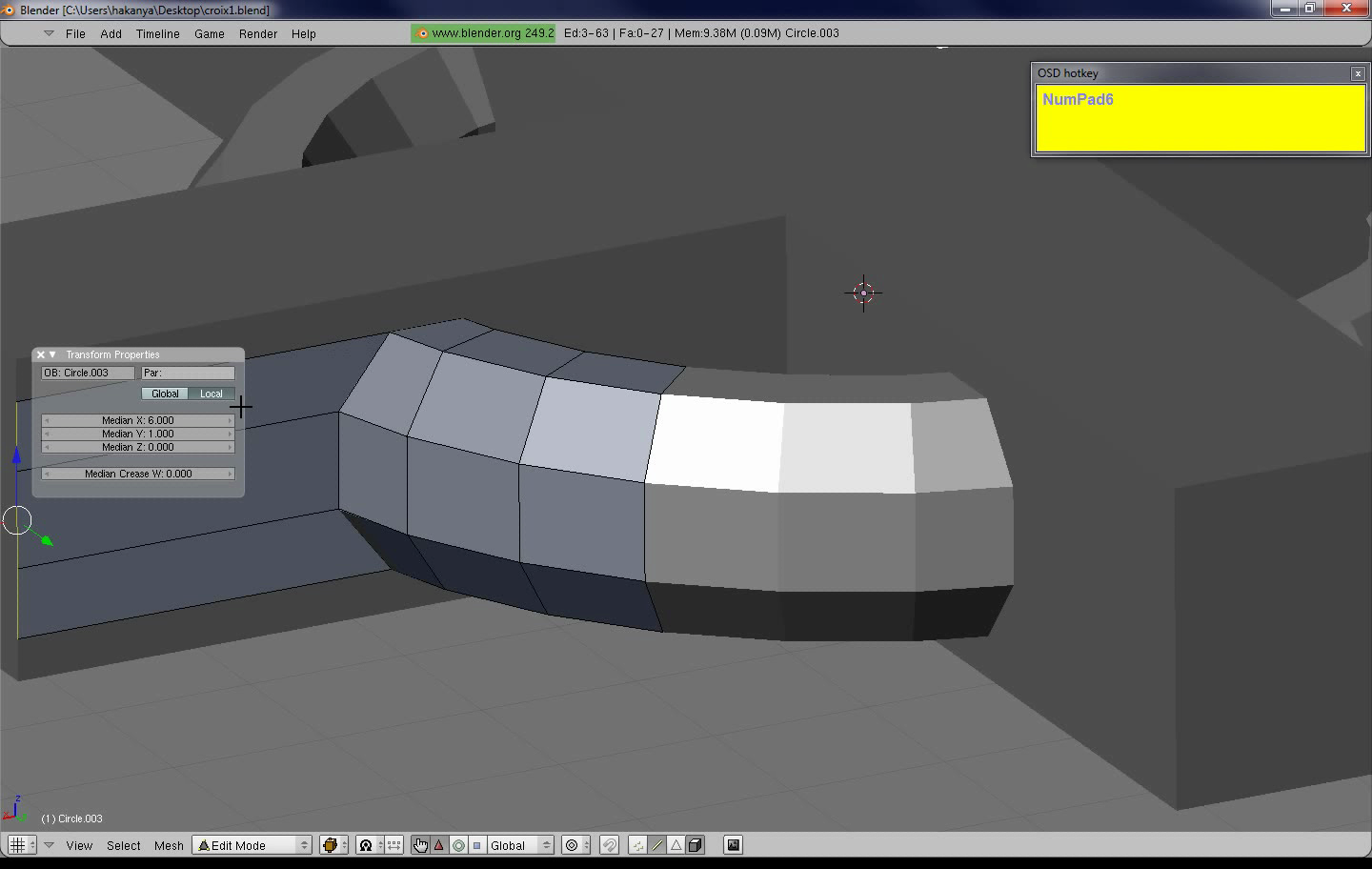

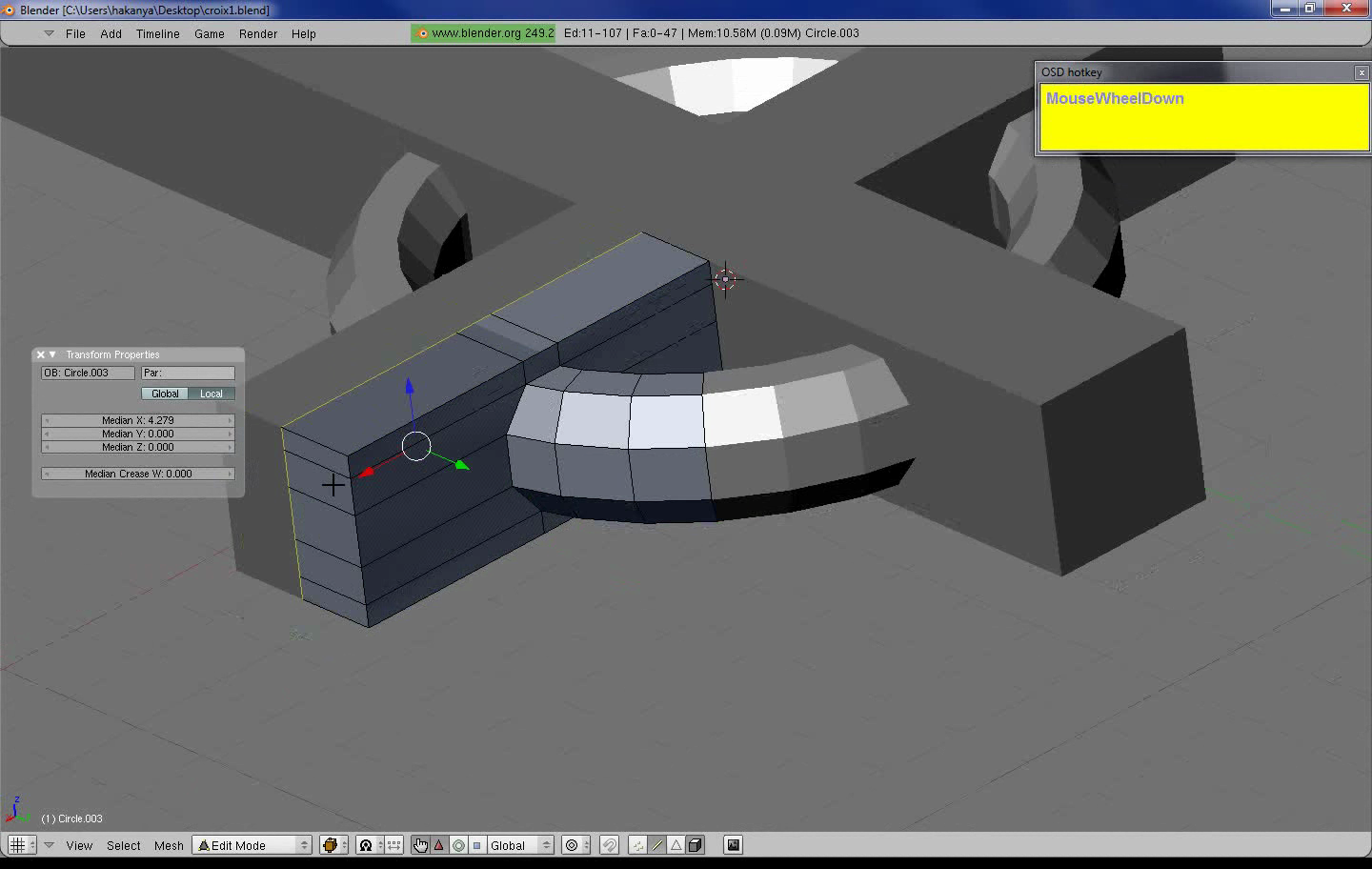

vous devez avoir ceci:


selectionner les 3edges vers l'intérieur de la croix
puis rebelote: "E" "X" -1
puis "S" "X" 0
et finir en rentrant la valeur 1 dans median x
du menu Transform Properties "N"
vous devez arriver à ceci:


sélectionner maintenant les 3edges du dessus:

faites "E" (extrusion) et aussitot clic droit
rien n'apparait et c'est normal

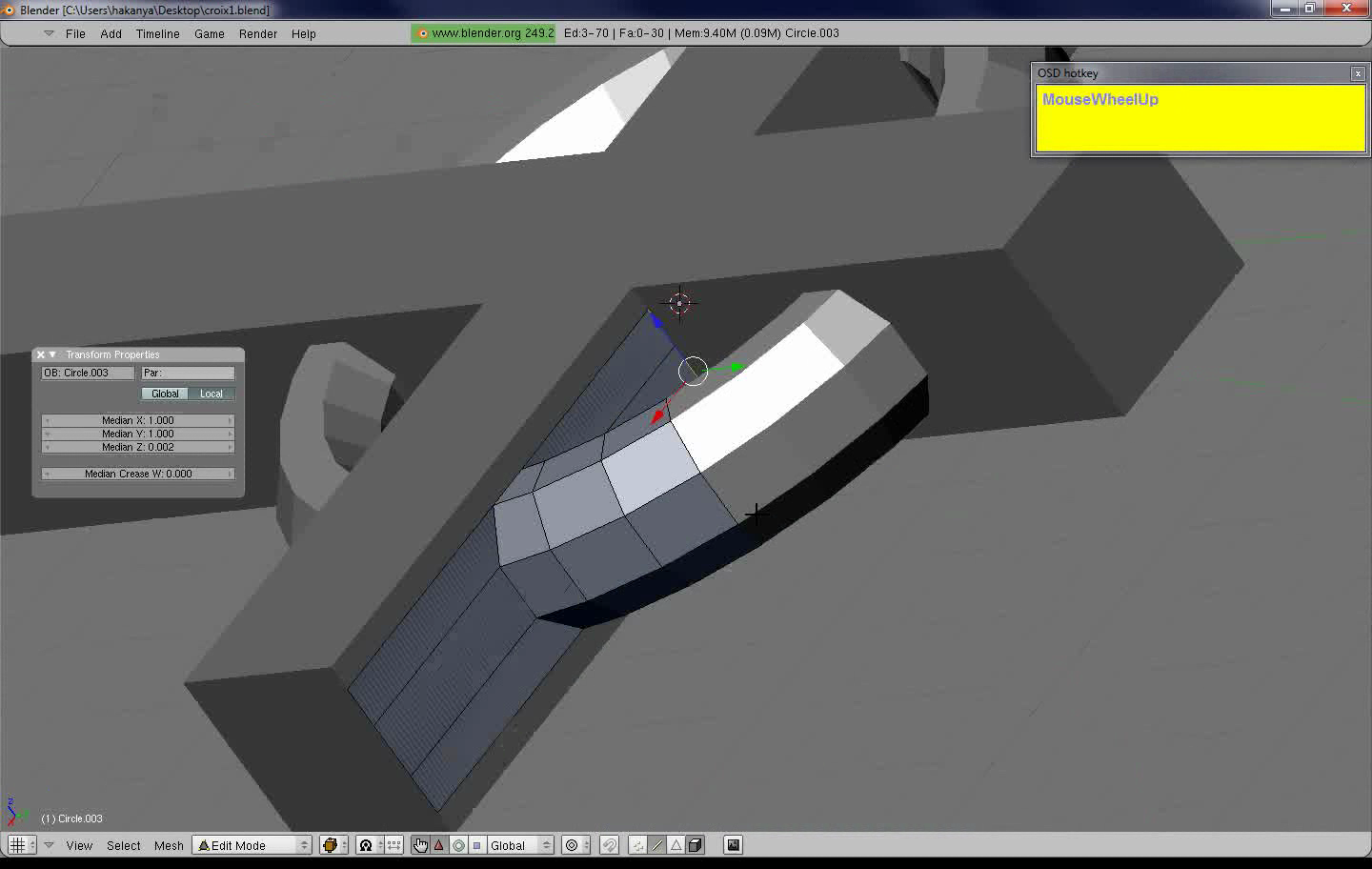

rentre la valeur 1 dans  median z
du menu Transform properties "N"

recommencer l'opération sur les 3 edges du bas
mais au lieu de la valeur 1 à rentrer dans median z
rentrer la valeur -1

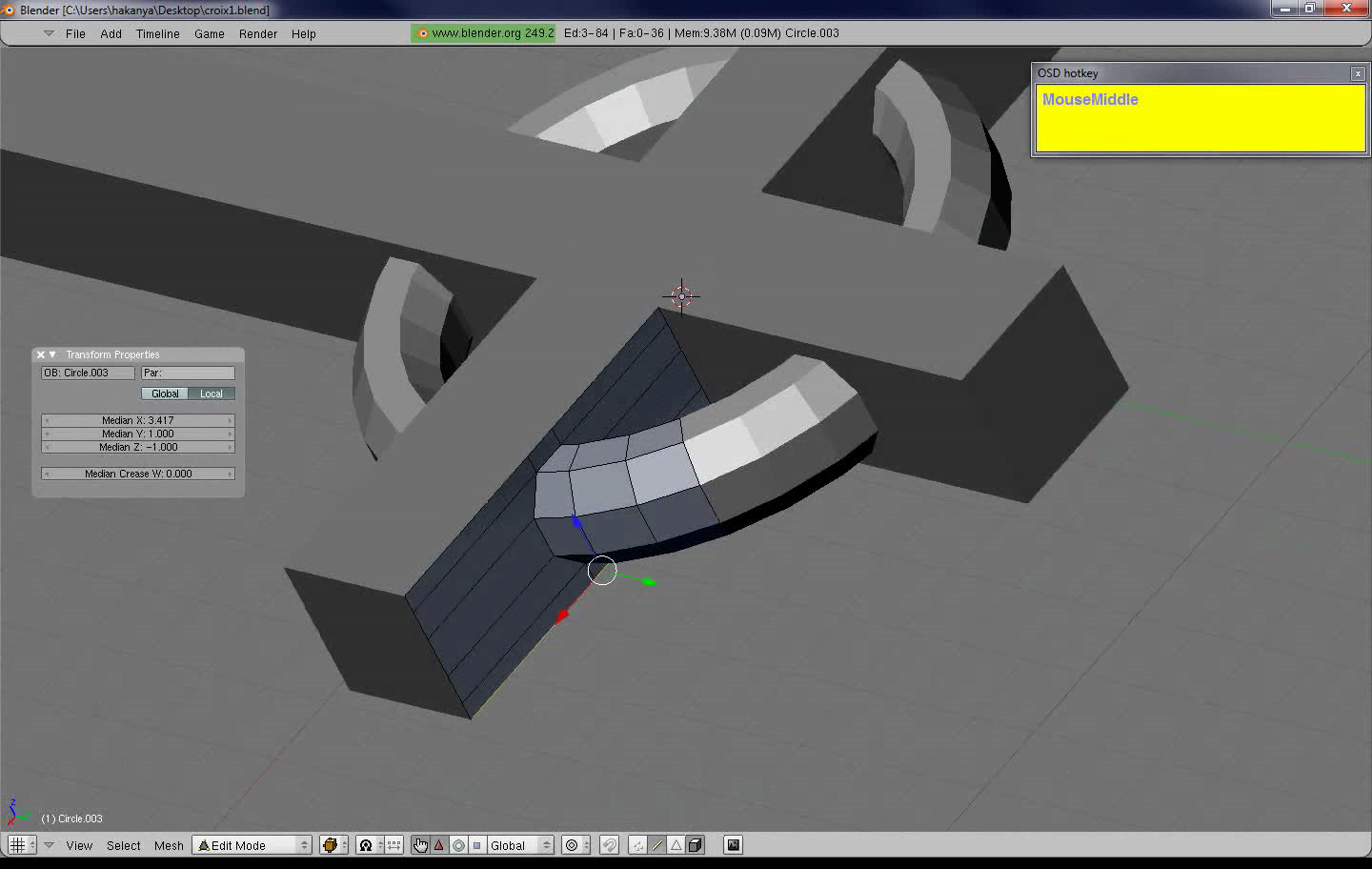

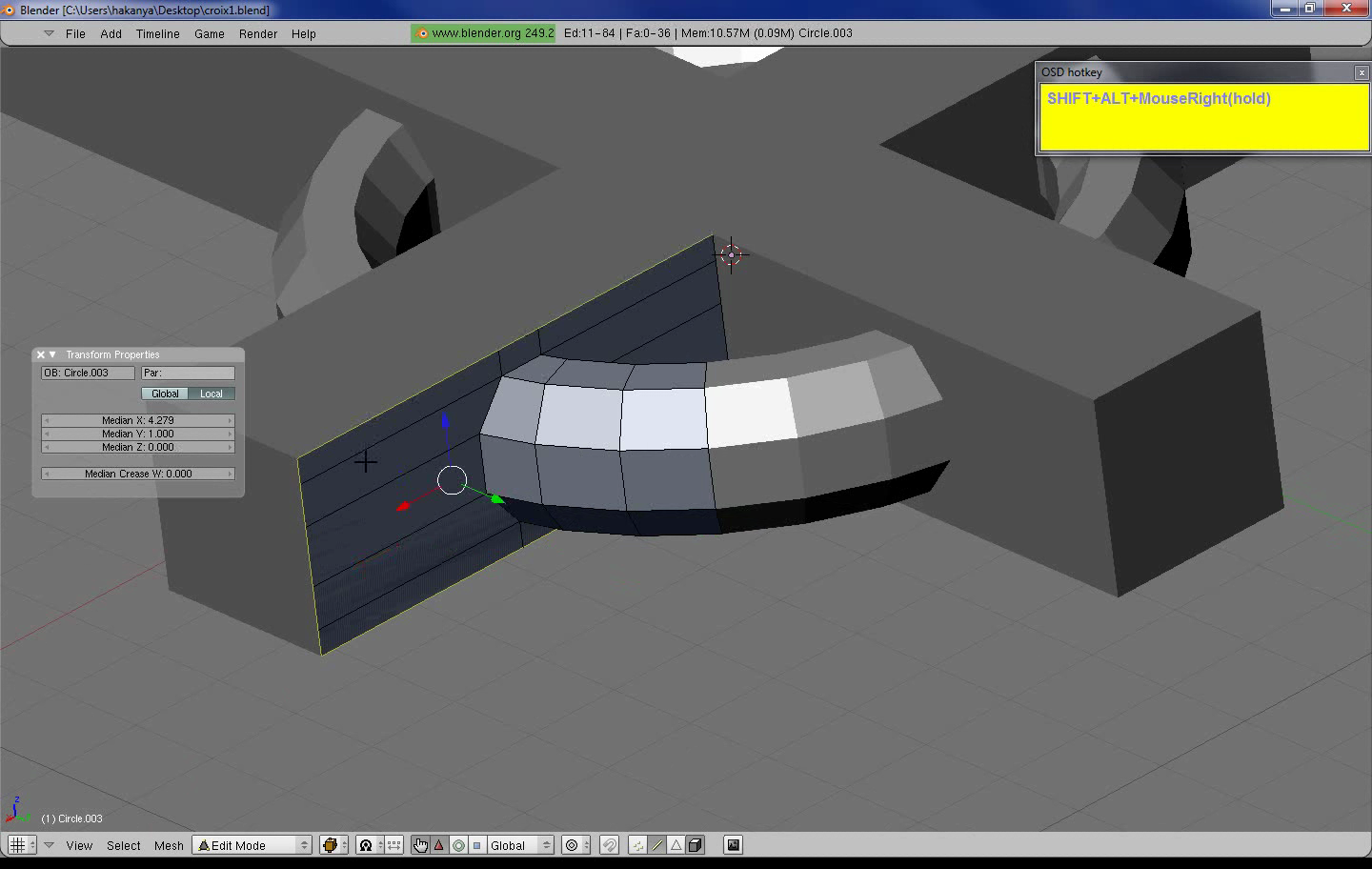

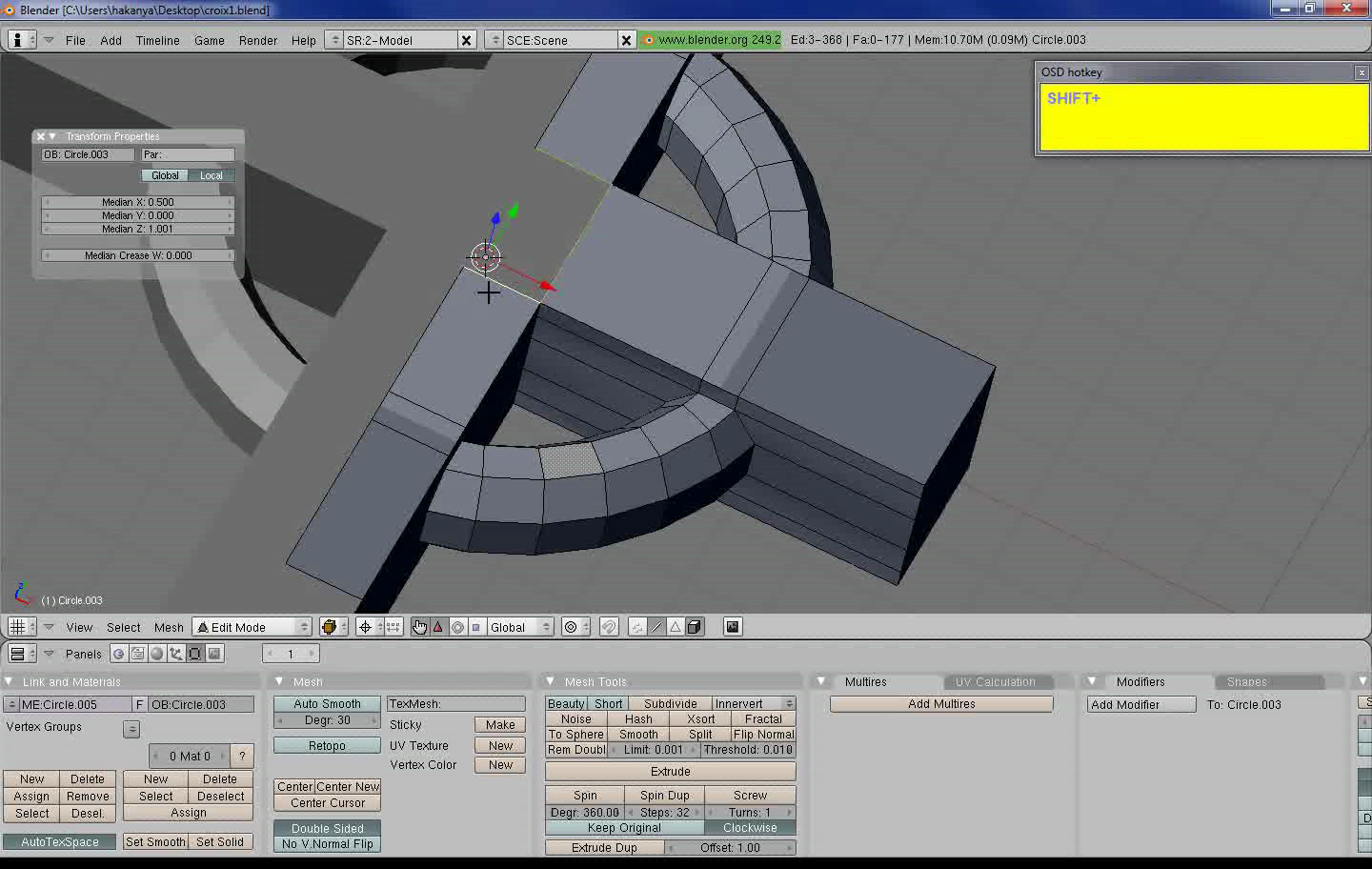

vous devez obtenir ceci:


selectionner les edges loops "ALT"
du dessus, dessous et extérieur de la croix:

faire une extrusion puis aussitôt clic droit
et rentrer la valeur 0 dans médian y
du menu Transform poperties

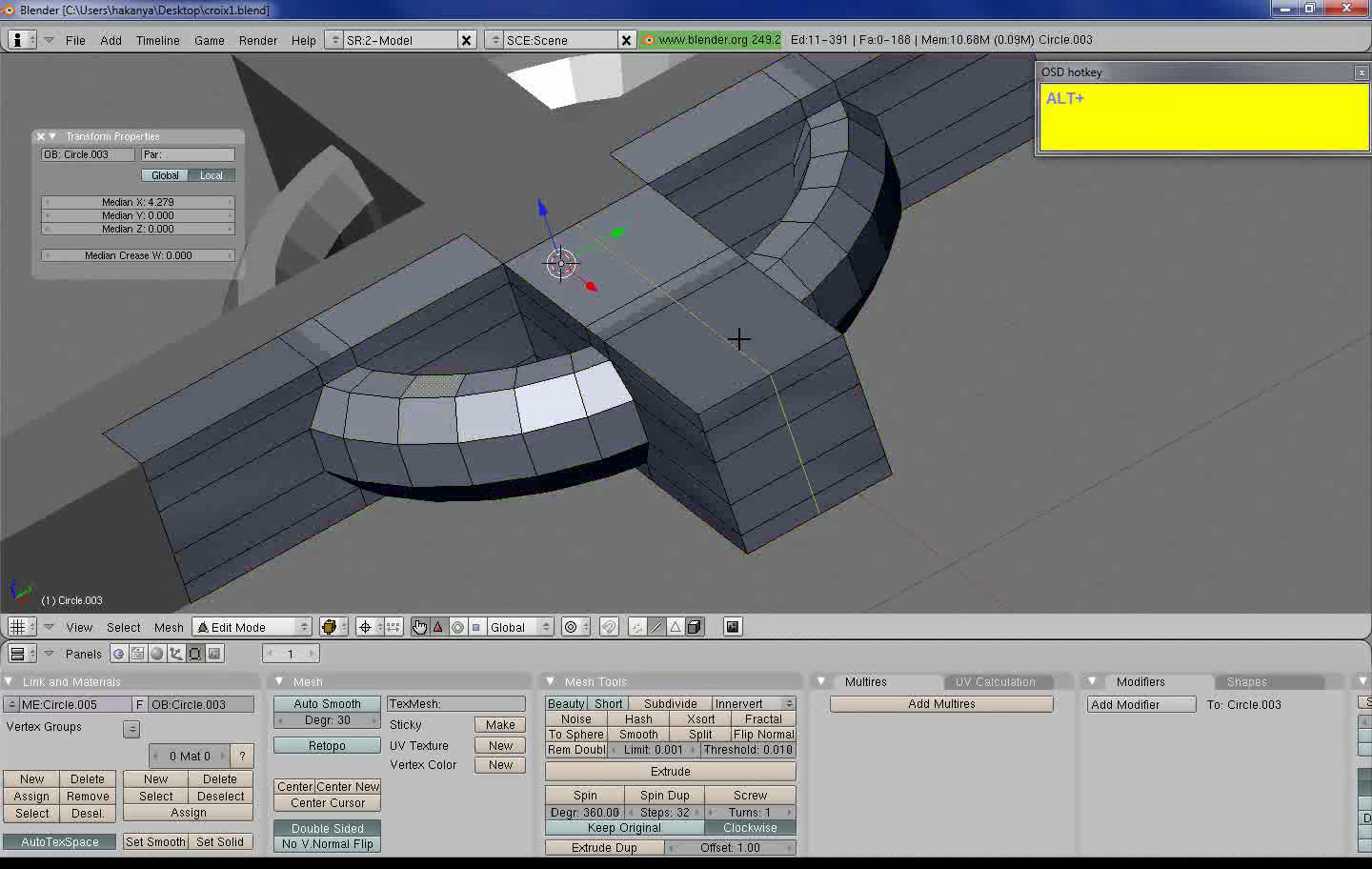

vous devez arrivez à ceci:


Dans le menu Modifiers,
cliquer sur Add Modifier
puis mirror:
décoché x et cocher y

sotir du mode EDIT "TAB"
puis cliquer sur Aplly du modifier mirror

entrer en mode EDIT "TAB"
la première branche est créer
(le plus dur est passé)

en vue du dessus "7numpad"
en selection par face "CTRL+TAB"

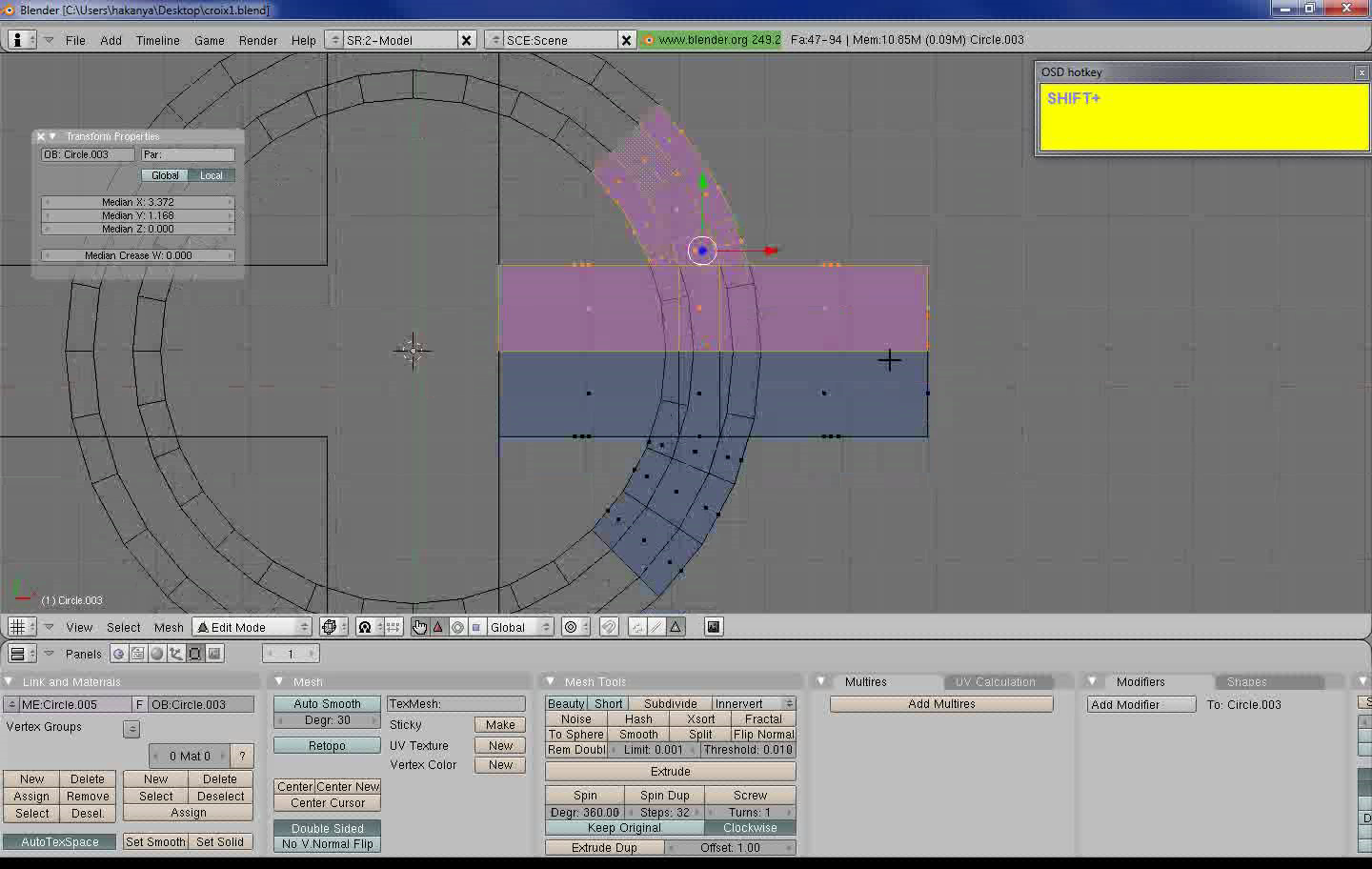

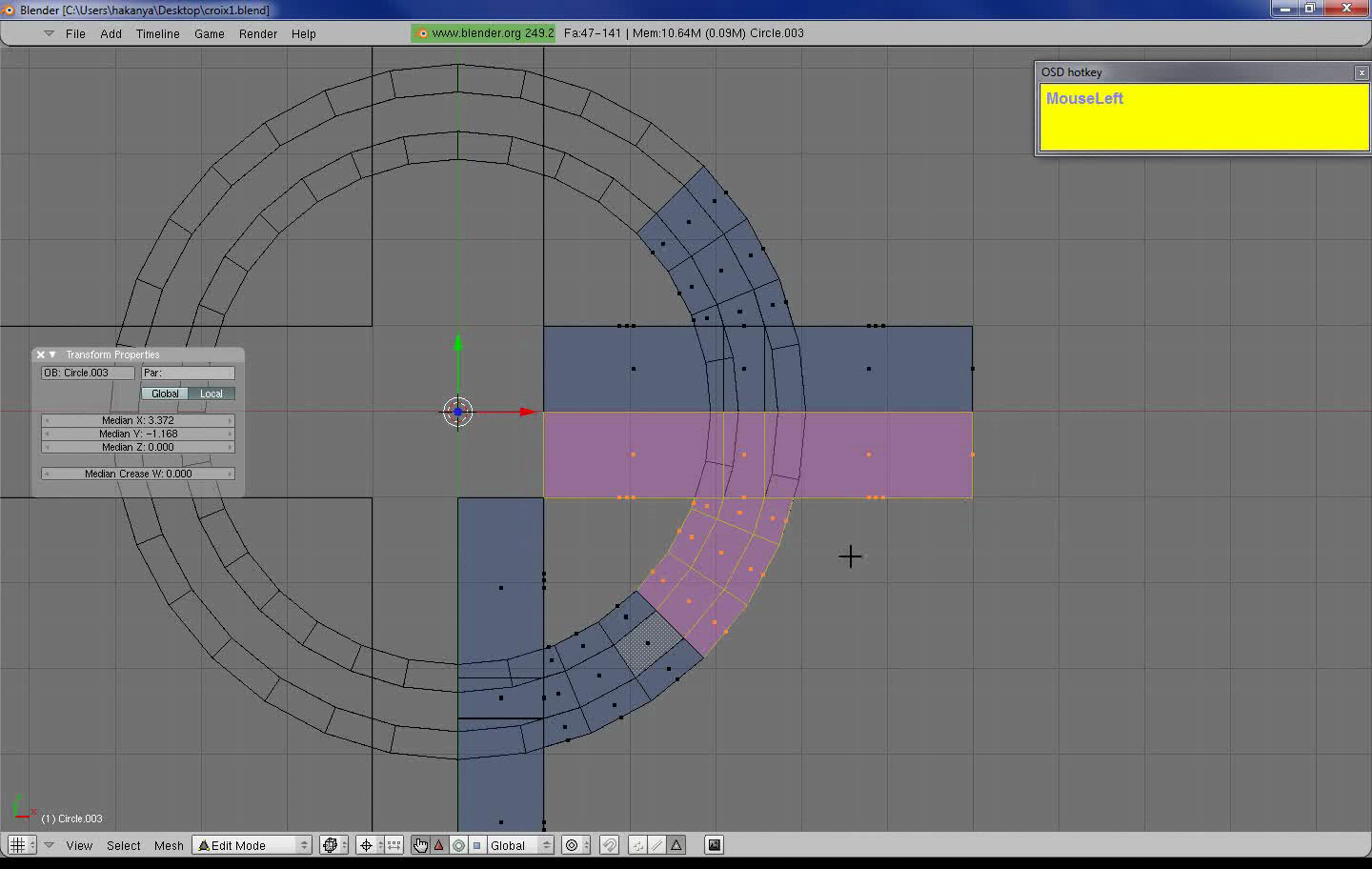

sélectionner la moitié supérieur de la branche
pour cela, utiliser le rectangle de sélection "B"
en vue wireframe "Z"


mettre le pivot sur 3D cursor(coir recapitulatif <3> )
verffier que le curseur soit bien au centre des axes "MAJ+C"

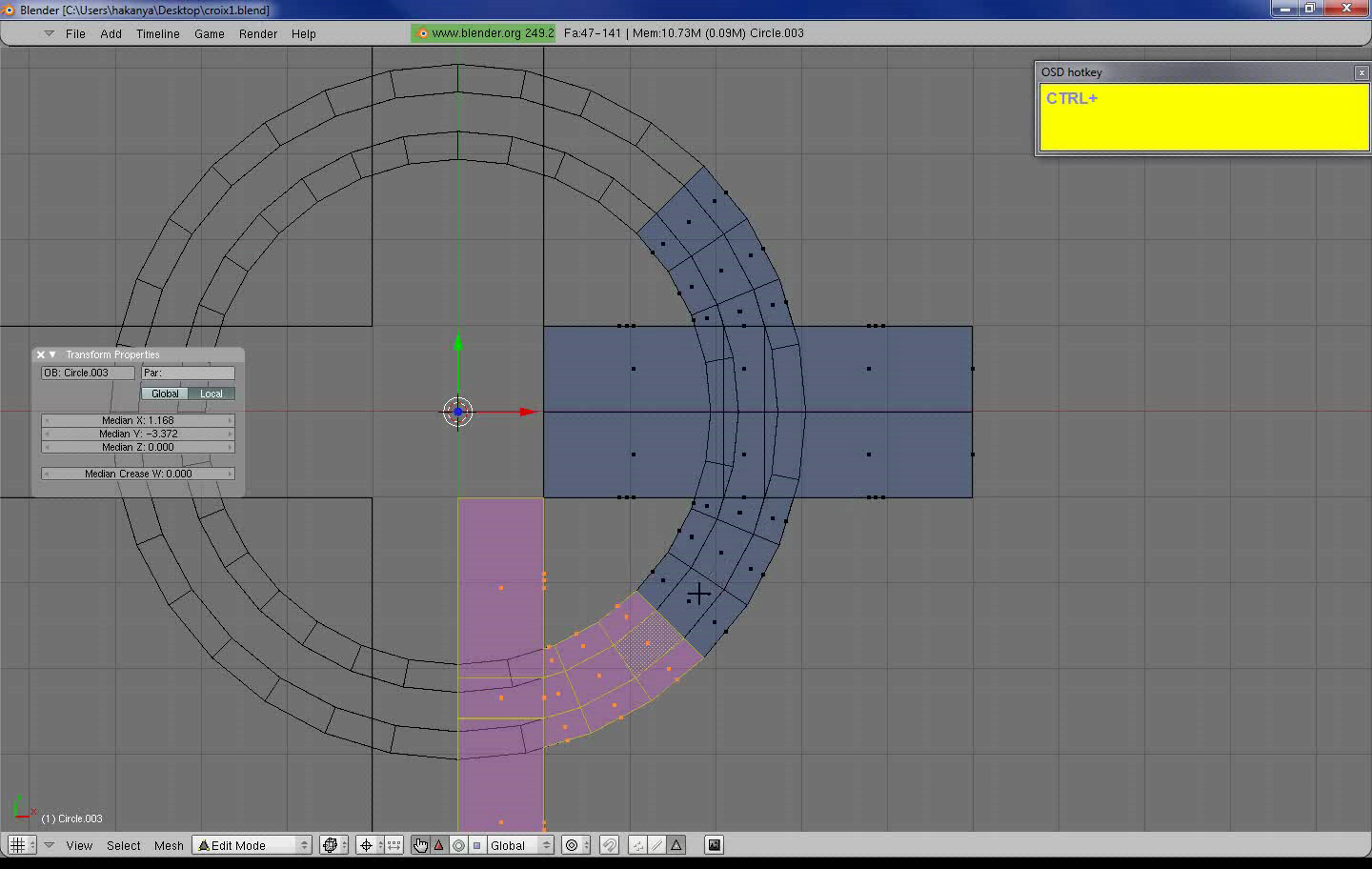

puis faire "MAJ+D" pour dupliquer la selection
clic droit pour annuler le déplacement en cours
et appliquer d'une rotation "R" de 90°
maintenir "CTRL" pour avoir une rotation par pas de 5° ou rentrer la valeur 90 sur le pavé numerique

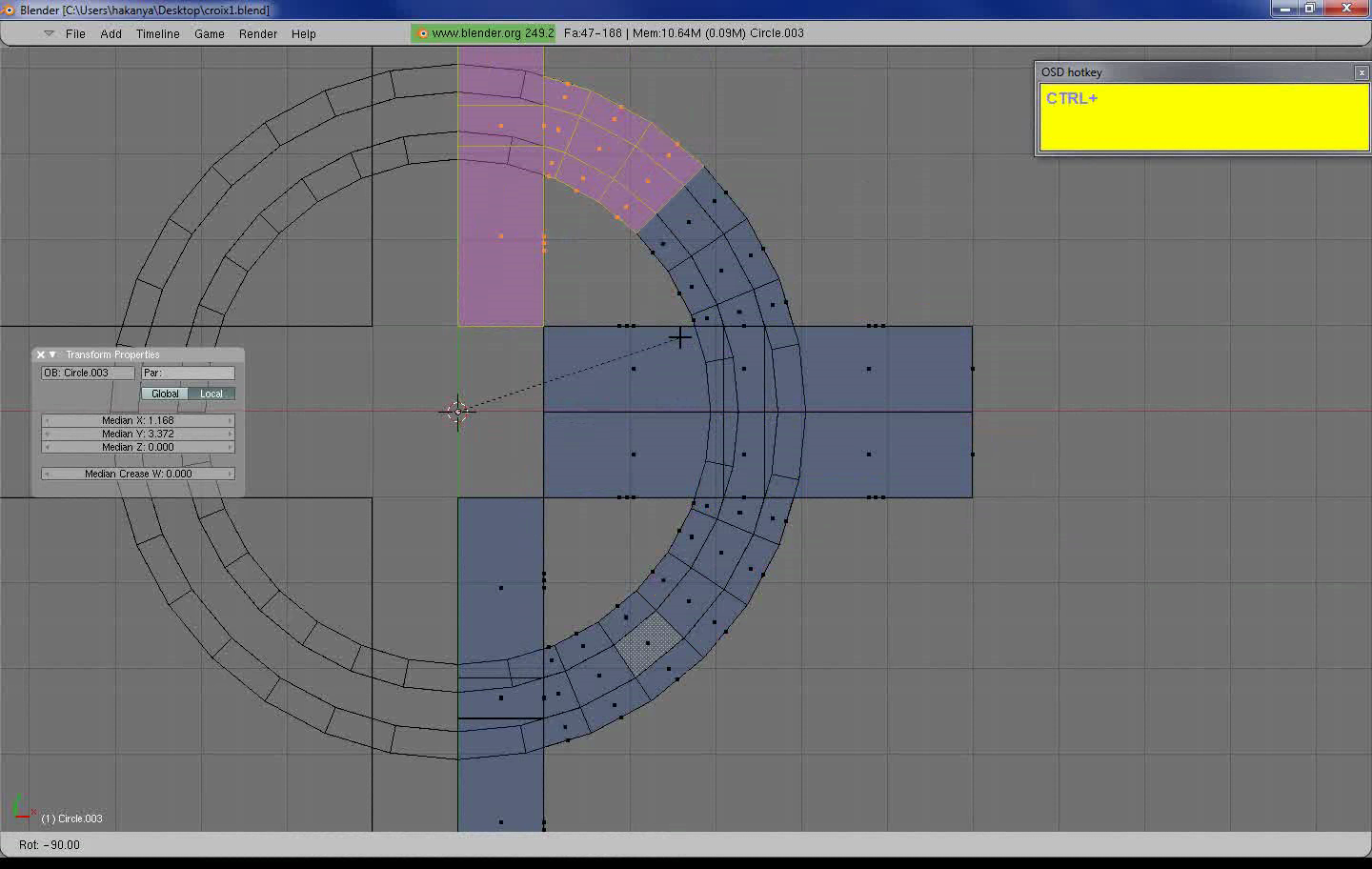

sélectionner la moitié inférieur de la branhce de droite:

puis "MAJ+D" clic droit "R" -90
valider et vous devez avoir ceci:



Sortir du mode Edit "TAB"
sélectionner tout "A"

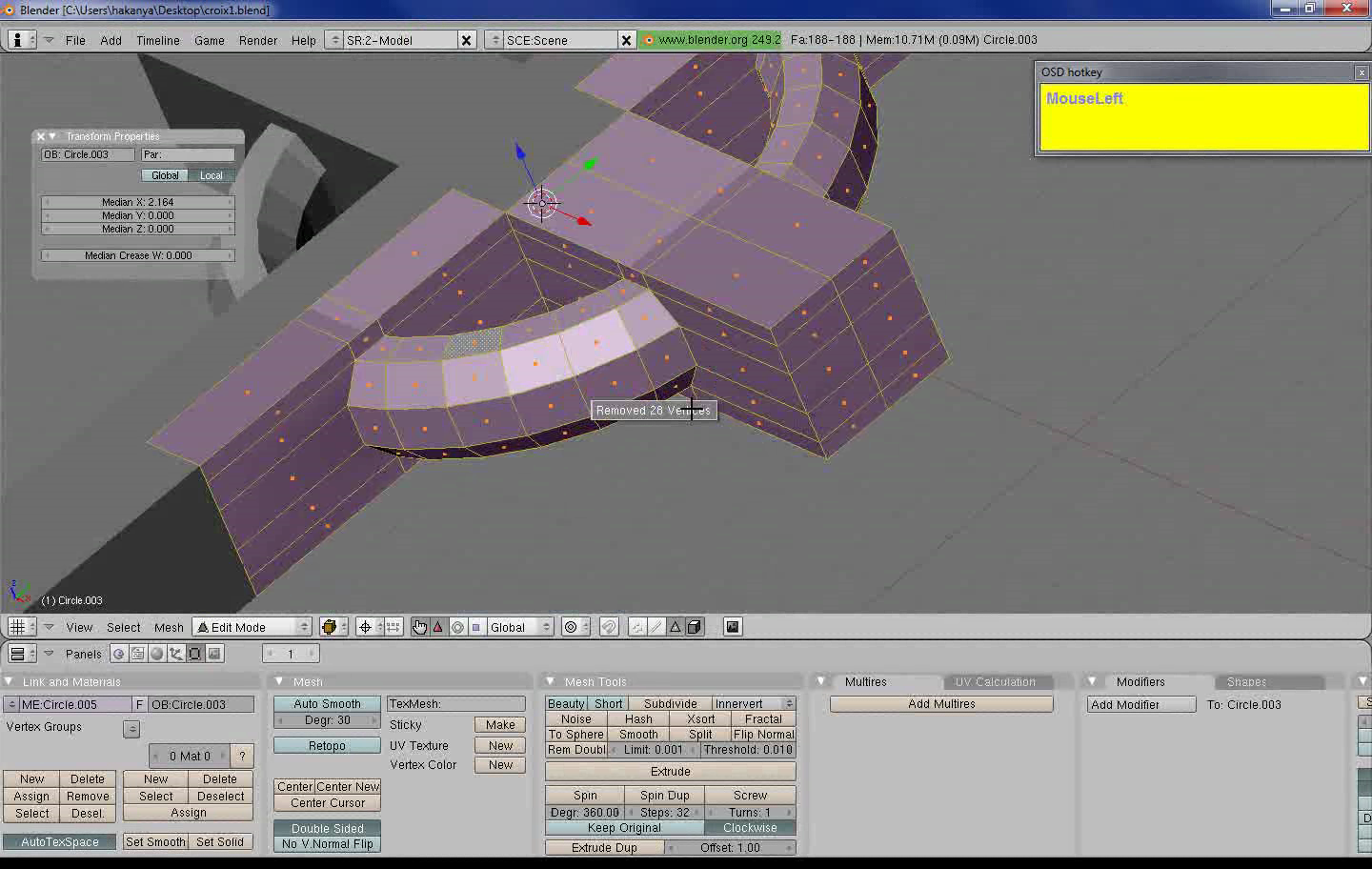

puis "W" Remove Doubles

passer en sélection par edge "CTRL+TAB"
et sélectionner l'edge-loop "ALT+clic droit" du milieu de la branche de droite

faire "X" edge loop

sélectionner les trois edges du dessus:

puis "F" pour fermer en créant une face
faites de même l'autre coté de la croix

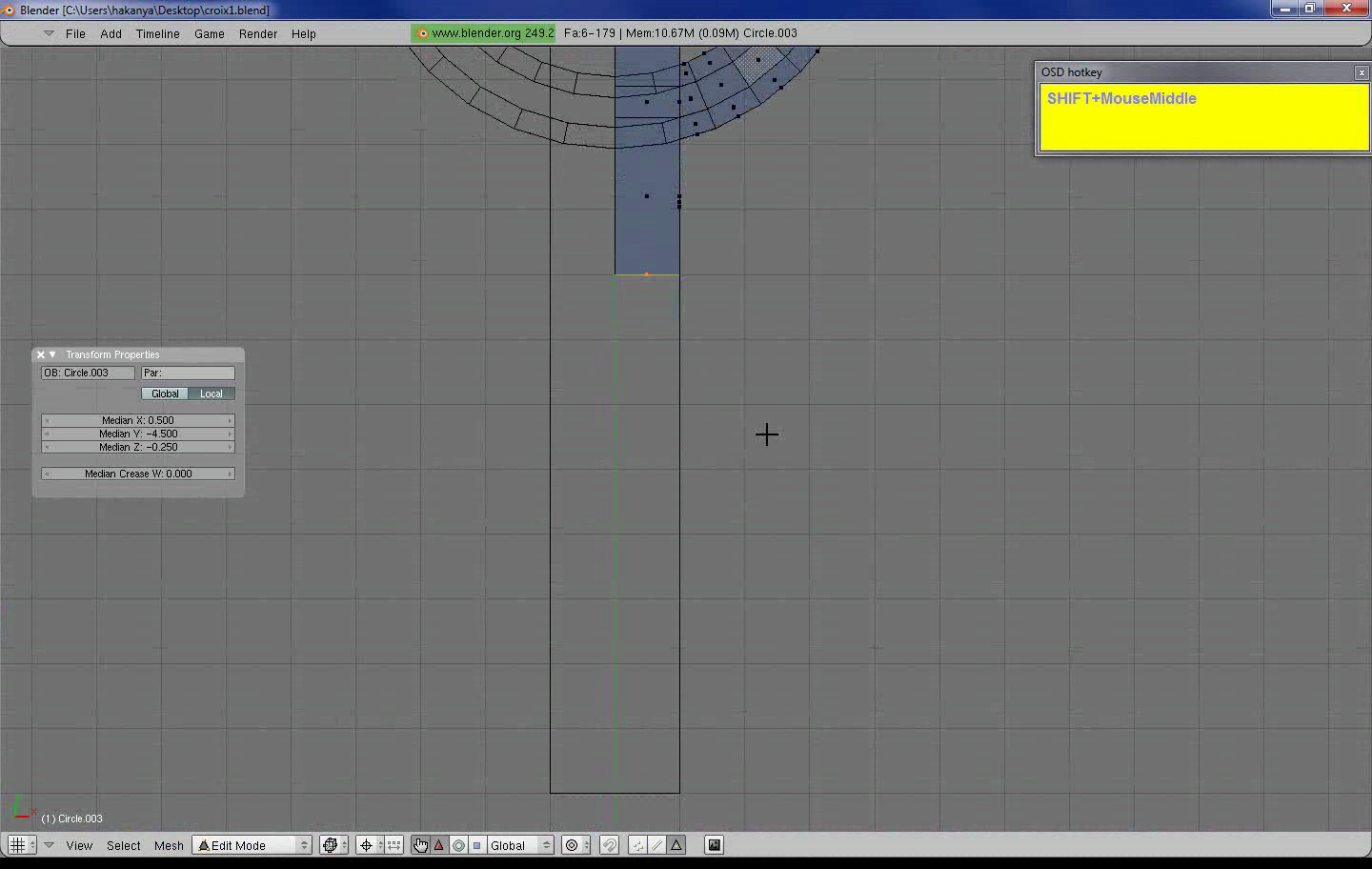

selectionner les faces de la demi branche du bas:

rentrer la valeur -14 dans median y
du panneau Transform Properties "N"

sortir du mode EDIT "TAB"
selectioner la croix et l'anneau qui nous à servi de guide
faire "X" erase selected object(s)

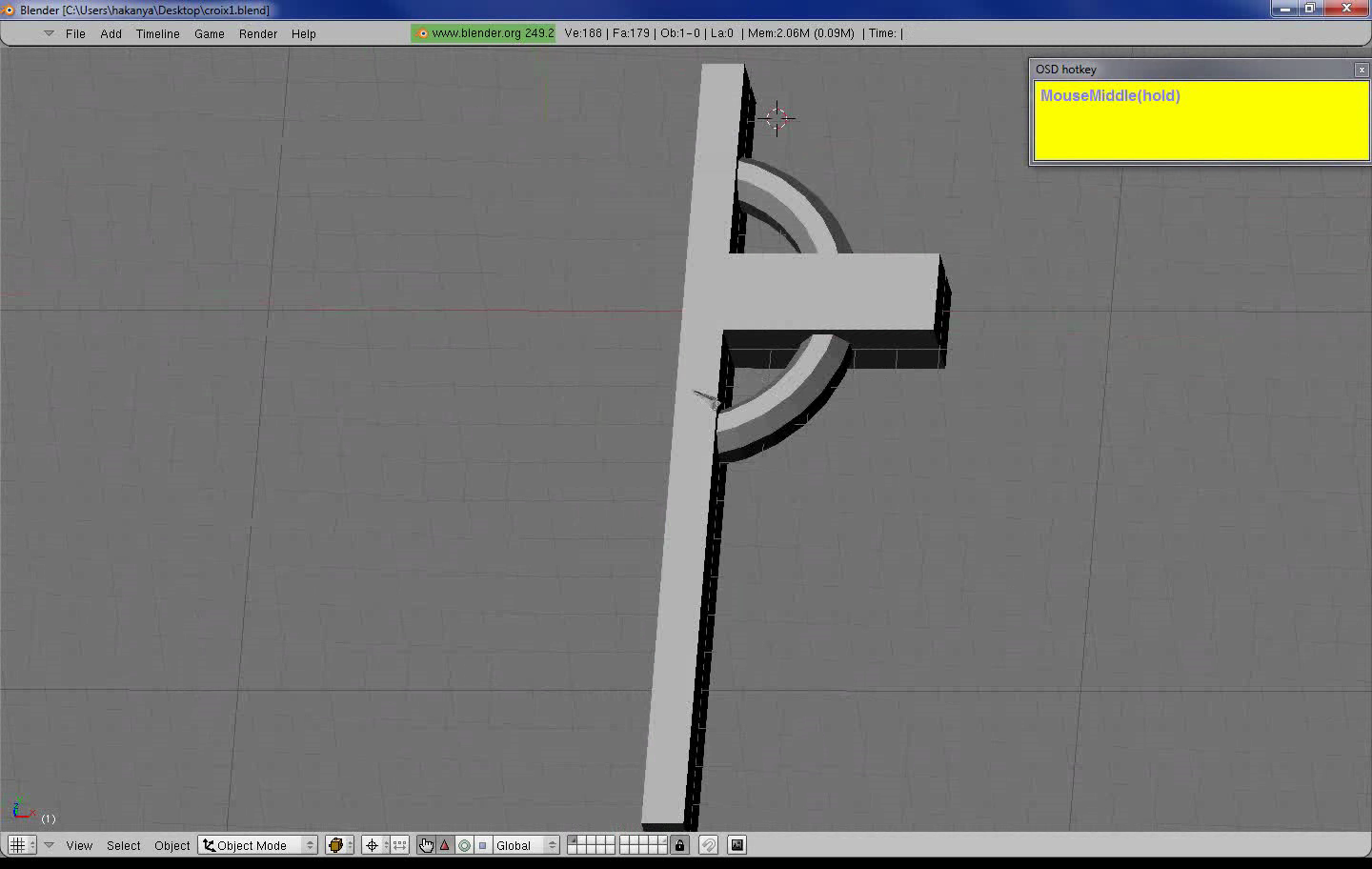

et vous vous retrouver avec une la moitié d'une croix celtique


ajouter le modifier mirror
cliquer sur "Do clipping"
la modélisation est quasiment achever:




je dits bien quasiment achever car avant d'appliquer le modifier mirror
nous allons lui ajouter le modifier Subsurf

certain d'entre vous se demanderont pourquoi ne pas achever la modélisation
si prêt du but et de ne pas s'occuper du subsurf apres

hé bien, car on est malin !
Car avec le modifier mirror activé, cela fait pas mal de manip à faire en moins.
pourquoi?  parce que toute les manips qui seront faites sur le coté droit
seront répercuté sur le coté gauche (c'est ça qui est malin)



quatrième partie: le subsurf et le crease

entrer en mode EDIT "TAB"
sélectionner tout "A"
et cliquer sur "Set Smooth"
dans le panneau Link and Materials du menu Editing "F9"

puis "CTRL+N" recalculate normals outside

cliquer add modifier subsurf:

vous avez un résultat plus que bizarre?
c'est normal, on va utiliser le crease pour "rigidifier"
ce qui à besoin de l'être.

et pour ça, rentrer en sélection par edge "CTRL+TAB"
et faites la même chose que sur le vidéo dans dessous:

comme sur la video,
vous pouvez cliquez sur le petit cercle dans le modifiers subsurf
pour faire correspondre le maillage à la forme du subsurf
ce qui aide par moment et d'autre fois pas du tout

une fois le subsurf, ajouter le modifier Edge split
celui detecte les angle vif pour les "marquer" d'avantage

il ne reste plus qu'à terminer la modelisation
en sortant du mode EDIT "TAB"
et appliquer le modifiers Subsurf

Voilà, la modélisation est terminer:



........

j'ai fait la vidéo la dernière partie pour la modélisation que vous trouverez juste en dessous.



Pas loin d'une vingtaine de minutes(3mn pour les deux autre réunis) , je vais mettre bien plus de temps à rédiger le reste.
les explications, étape par étape, accompagner avec les images ne vont pas tarder à venir.
pourquoi avoir posté ce tuto s'il n'est pas fini ?
tout simplement que je commence à un peu m'y perdre, et c'est une manière de m'y retrouvé bien plus facilement pour vous finir ce tuto.

Donc revenez me voir
et n'hésitez pas a faire part de vos avis pouvant améliorer le tuto
